HEIDENHAIN MANUALplus 620 491
6.3 Виды
6.3 Виды

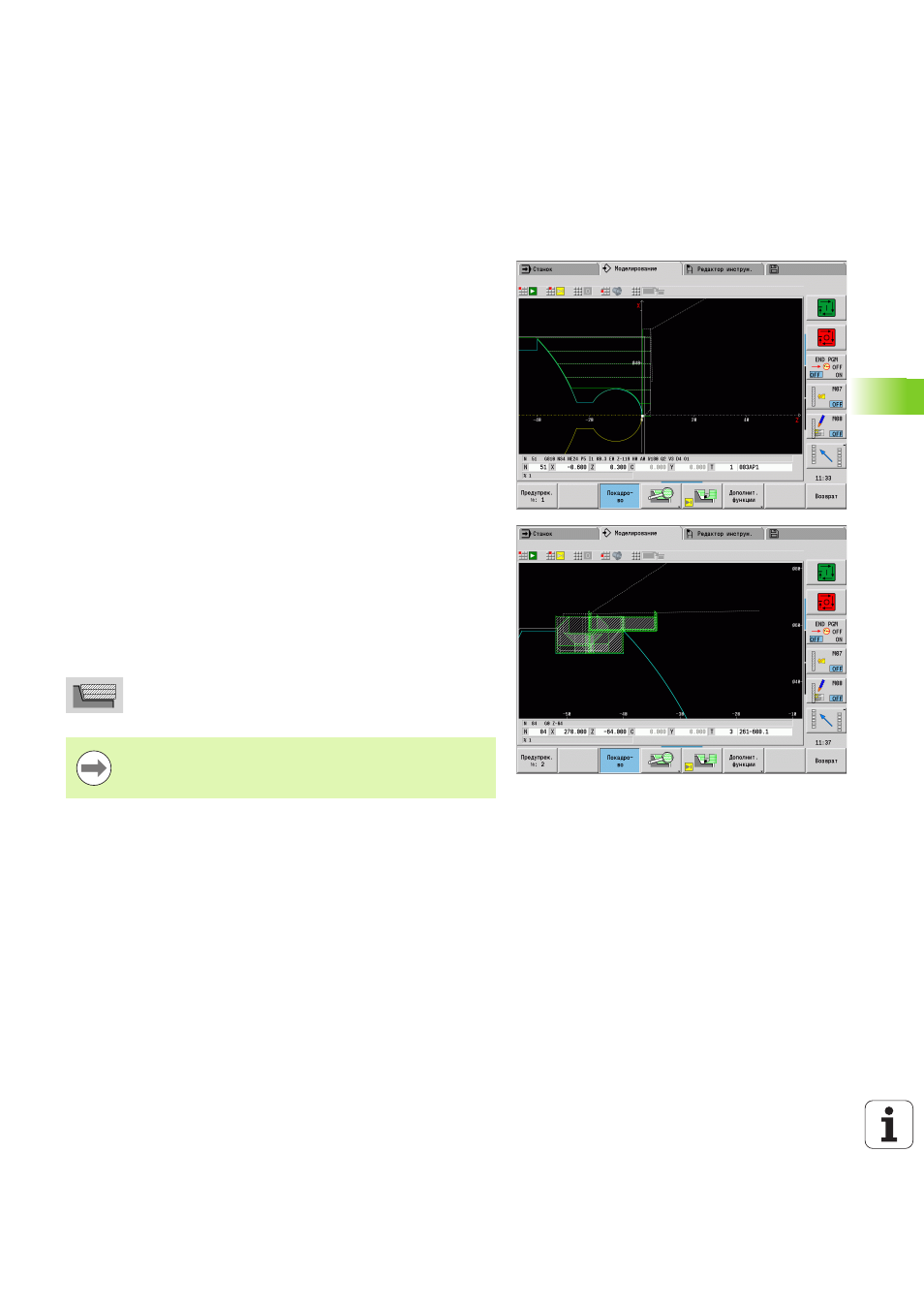

Отображение пути
Пути ускоренного хода изображаются белой пунктирной линией.
Пути подачи изображаются в зависимости от настройки Softkey в
виде линии или в виде "дорожки резания":
 Отображение линии: линия представляет собой путь
теоретической вершины режущей кромки. Изображение линий
позволяет быстро просматривать распределения проходов.
Однако для точного контроля контура это не столь эффективно,
так как путь теоретической вершины режущей кромки не
соответствует контуру заготовки. Такая "фальсификация"
компенсируется коррекцией радиуса режущей кромки.
 Отображение дорожки резания: функция моделирования
изображает поверхность, пересекаемую "режущей частью"
инструмента, в виде заштрихованной поверхности. Это значит,
что оператор видит обрезанный участок с учетом точной
геометрии режущей кромки (радиуса кромки, ширины кромки,
положения кромки и т.д.). В режиме моделирования оператор
может контролировать, останавливается ли материал,
нарушается ли контур и становятся ли перекрытия слишком
большими. Отображение дорожек резания особенно
необходимо при операциях прорезания/сверления и при
обработке наклонных поверхностей, так как здесь форма
инструмента играет решающую роль для получения
надлежащего результата.
Активация отображения дорожек резания:

При активированной Softkey пути перемещения
отображаются как "Дорожка резания".
Скорость моделирования регулируется с помощью
параметра пользователя "Моделирование/Общие
настройки/Запаздывание пути".
