HEIDENHAIN MANUALplus 620 387
5.4 Создание ICP-контуров
Полярные координаты
По умолчанию предполагается ввод в декартовых координатах.
Отдельные координаты переводятся в полярные координаты с
помощью Softkey.
Для задания точки можно совместно использовать декартовы и
полярные координаты.

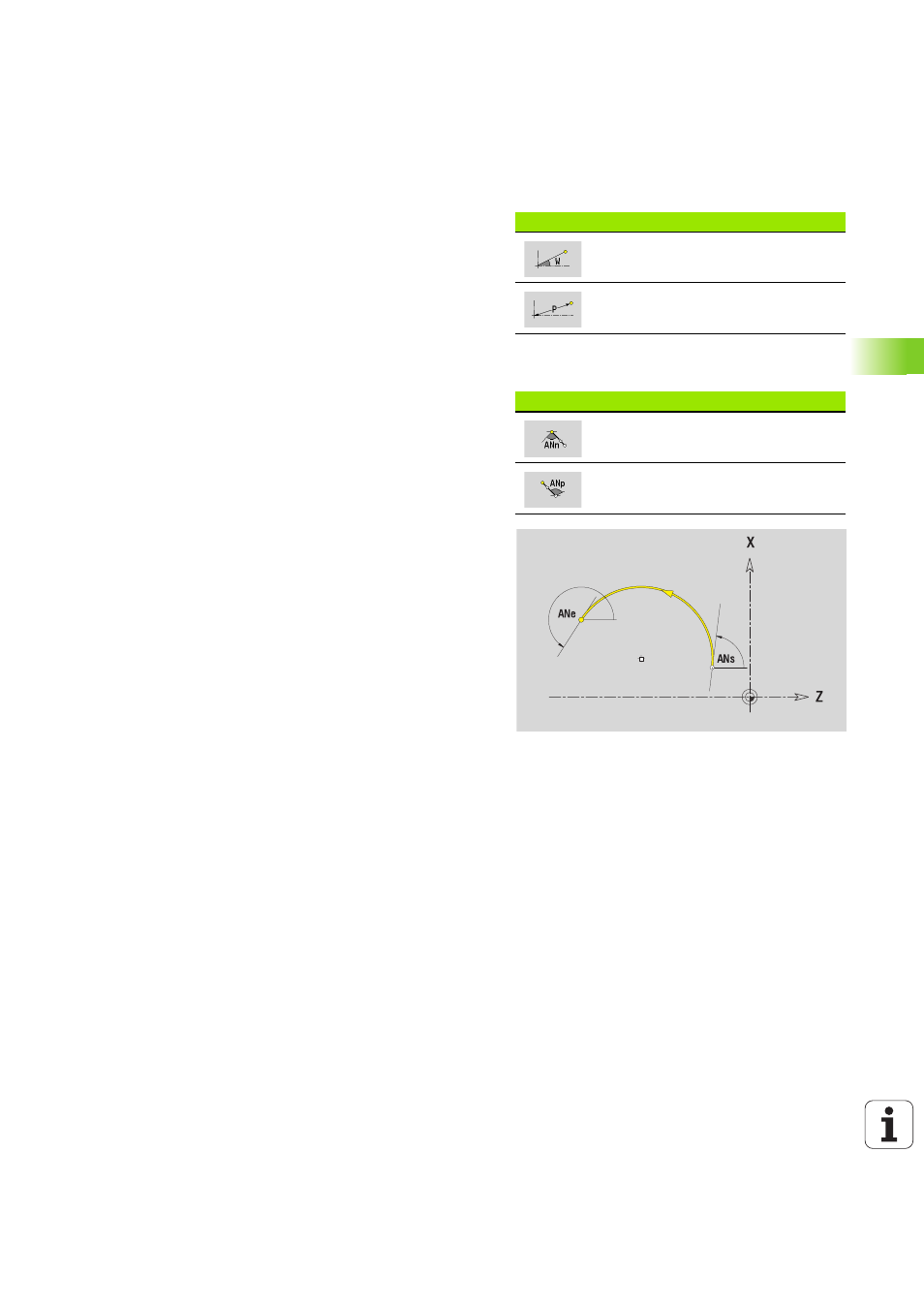

Ввод углов
Нужное отображение угла выбирается с помощью Softkey.
 Линейные элементы
 AN Угол к оси Z (AN=90° – в пределах выбранного квадранта)
 ANn Угол к следующему элементу
 ANp Угол к предыдущему элементу
 Дуги
 ANs Угол касательной в стартовой точке круга
 ANs Угол касательной в конечной точке круга
 ANn Угол к следующему элементу
 ANp Угол к предыдущему элементу
Softkey полярных координат
Переключает поле на ввод угла W.
Переключает поле на ввод радиуса
P .
Softkey для ввода углов
Угол к следующему элементу
Угол к предыдущему элементу
