HEIDENHAIN MANUALplus 620 343
4.8 Циклы фрезерования
Круговое фрезерованиетолько радиальное
фрезерование
Выберите фрезерование
Выбрать «фрезерование винтовой канавки
радиально»

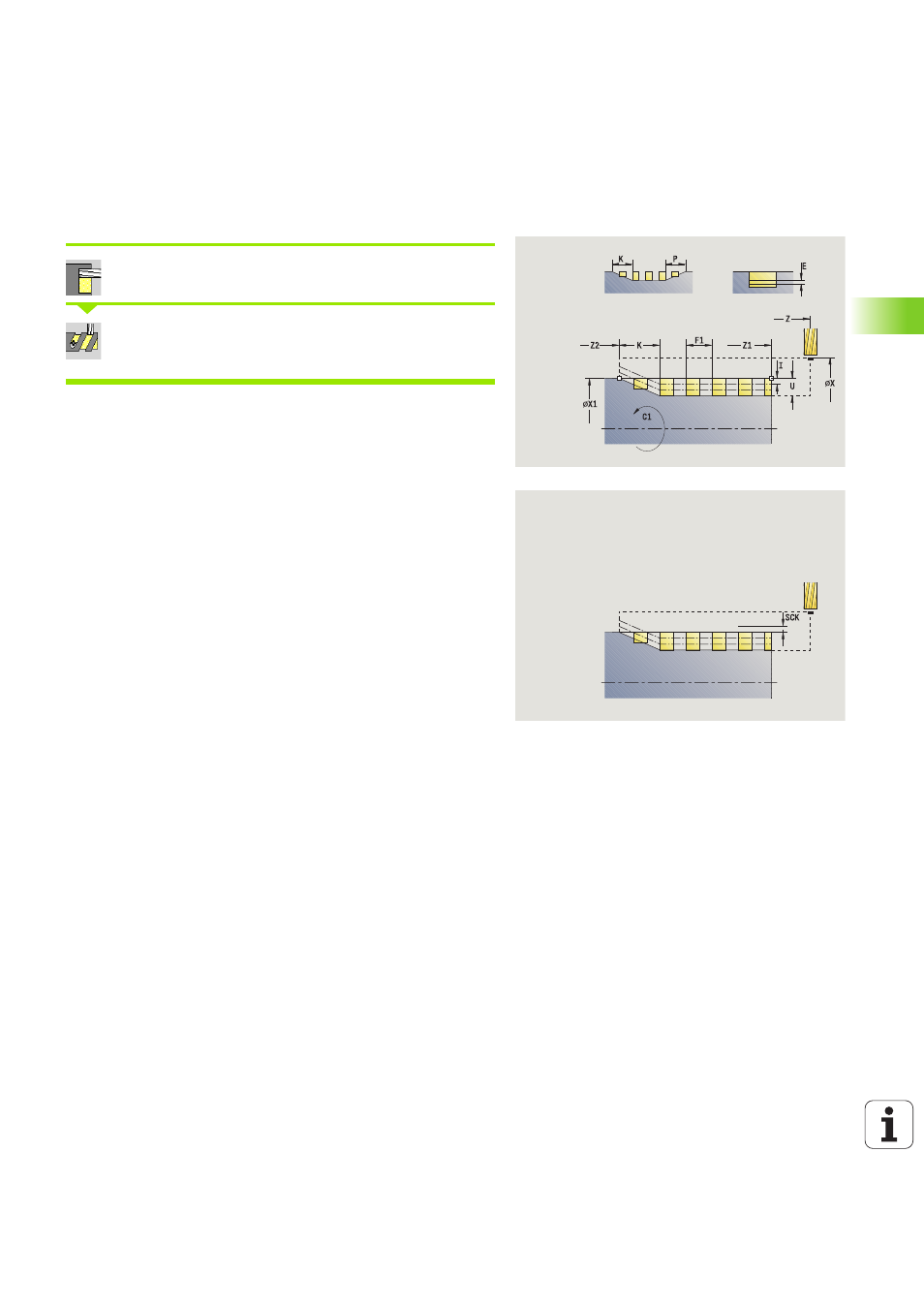

Цикл фрезерует винтовую канавку от стартовой точки резьбы до
конечной точки резьбы . Начальный угол задает начальную
позицию канавки. Ширина канавки соответствует диаметру
фрезы.
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
X1 Диаметр резьбы
C1 Начальный угол
Z1 Стартовая точка резьбы
Z2 Конечная точка резьбы
F1 Шаг резьбы
 F1 положительное: правая резьба
 F1 отрицательное: левая резьба
U Глубина резьбы
I Максимальная подача на врезание. Подачи на
врезание уменьшаются по следующей формуле до\> =
0,5 мм. Потом каждый подвод выполняется с 0,5 мм.
 Подвод 1: "I"
 Подвод = I * (1 – (n–1) * E)
E Уменьшение глубины прохода
P Длина захода (рампа в начале канавки)
K Длина захода (рампа в конце канавки)
G14 Точка смены инструмента (смотри страница 140)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
D Количество заходов
SCK Безопасное расстояние в направлении
врезания(смотри страница 140)
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
