446
ICP-программирование
5.13 Контуры поверхности
образующей в sm
art.Turn

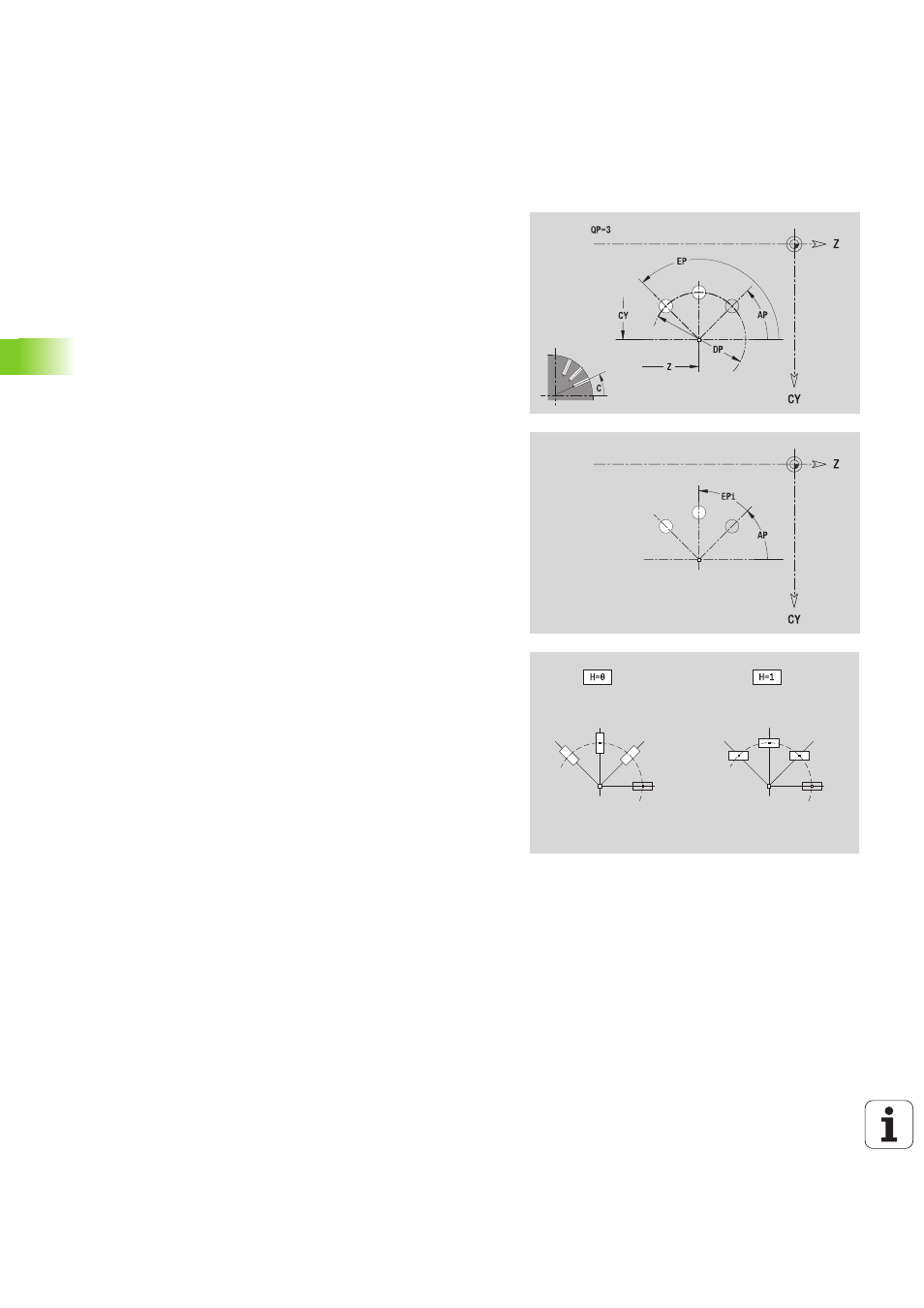

Круговой шаблон боковая поверхность
Исходные данные: (siehe „Исходные данные, поверхность
образующей” auf Seite 437)
Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки
Параметры шаблона
Z
Центр шаблона
CY
Центр шаблона как размер отрезка (привязка: диаметр
XR)
C
Центральная точка модели (угол)
QP
Количество точек шаблона
DR
Направление вращения (по умолчанию: 0)
DR=0, без EP: отверстия на всей окружности
DR=0, с EP: деление на более длинной дуге окружности
DR=0, с EPi: знак перед EPi определяет направление
(EP<i0: по часовой стрелке)
DR=1, с EP: по часовой стрелке
DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR=2, с EP: против часовой стрелки
DR=2, с EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP
Диаметр группы
AP
Стартовый угол (по умолчанию: 0°)
