4.4 Циклы обработки резанием

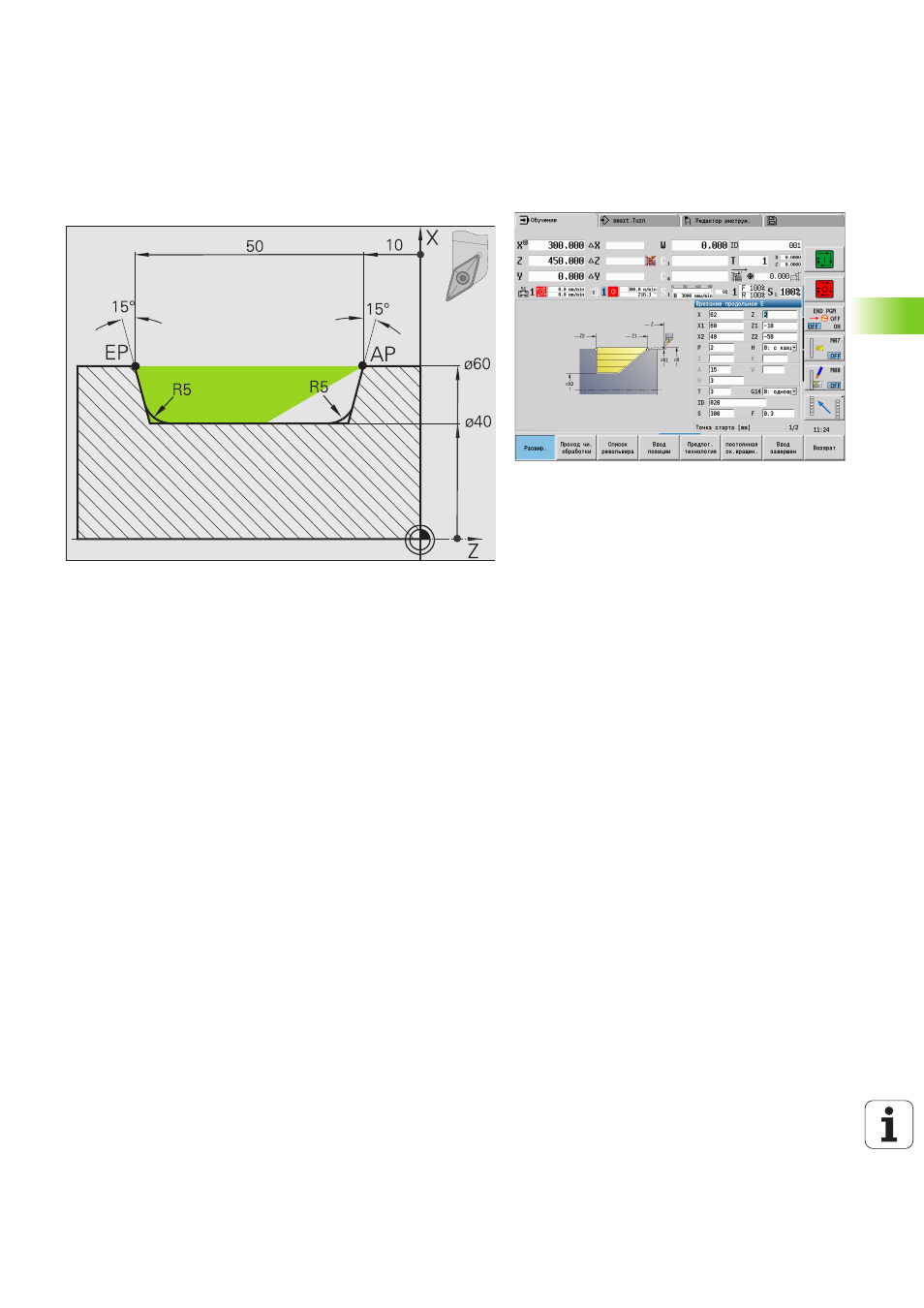

Черновая обработка (удаление материала) путем использования
цикла с врезанием
Используемый инструмент не может врезаться под углом 15°.
Поэтому срезаемый участок обрабатывается в два этапа.
1. этап:
Выделенная область от AP (начальная точка контура) до EP
(конечная точка контура) обрабатывается начерно при помощи
цикла продольного врезания в расширенном режиме с учетом
припусков.
Начальный угол A
задается, как определено на чертеже, 15°.
MANUALplus на основании параметров инструмента
рассчитывает максимально возможный угол погружения.
"Оставшийся материал" остается и снимается во время 2-ого
этапа.
"Расширенный режим" используется для изготовления
скруглений в уклоне контура.
Соблюдайте параметры начальной точки контура X1, Z1 и
конечной точки контура Х2, Z2
. Они являются определяющими
для направления резания и подвода – здесь наружная обработка
и подвод "в направлении – X".
Данные инструмента
Токарный инструмент (для наружной обработки)
TO = 1 – Ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
