402 ICP-программирование
5.7 Описания заготовки
5.7 Описания заготовки

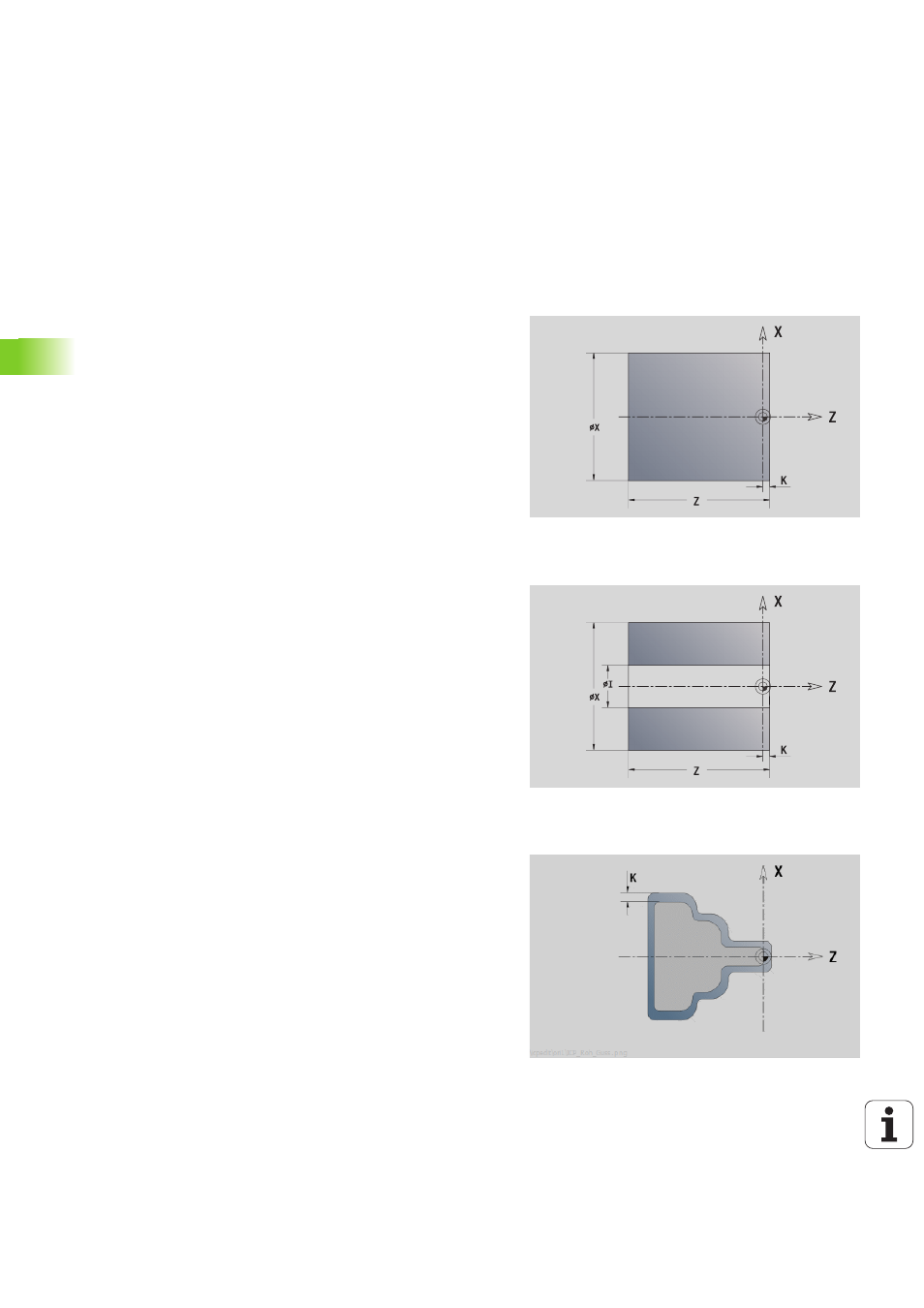

В режиме smart.Turn стандартные формы "Пруток" и "Труба"
описываются G-функцией.
Форма заготовки "Пруток"
Функция описывает цилиндр.
ICP генерирует G20 в smart.Turn в разделе ЗАГОТОВКА.
Форма заготовки "Труба"
Функция описывает полый цилиндр.
ICP генерирует G20 в smart.Turn в разделе ЗАГОТОВКА.
Форма заготовки "литая деталь"
Функция описывает припуск на уже имеющийся готовый контур.
ICP генерирует в smart.Turn контур в разделе ЗАГОТОВКА.
Параметр
X Диаметр цилиндра
Z Длина заготовки
K Правая грань (расстояние нулевая точка заготовки - правая
грань)
Параметр
X Диаметр полого цилиндра
Z Длина заготовки
K Правая грань (расстояние нулевая точка заготовки - правая
грань)
I Внутренний диаметр
Параметр
K Припуск параллельно контуру
