448
ICP-программирование
5.14 Контуры в плоскости XY
5.14 Контуры в плоскости XY
ICP обеспечивает в smart.Turn следующие контуры для обработки
с помощью оси C:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий
Отдельная поверхность
Многогранник
Размеры элементов контура XY-плоскости задаются в декартовой
или полярной системе координат. Переключение осуществляется
с помощью Softkey (см. таблицу). Для определения точки можно
совместно использовать декартовы и полярные координаты.

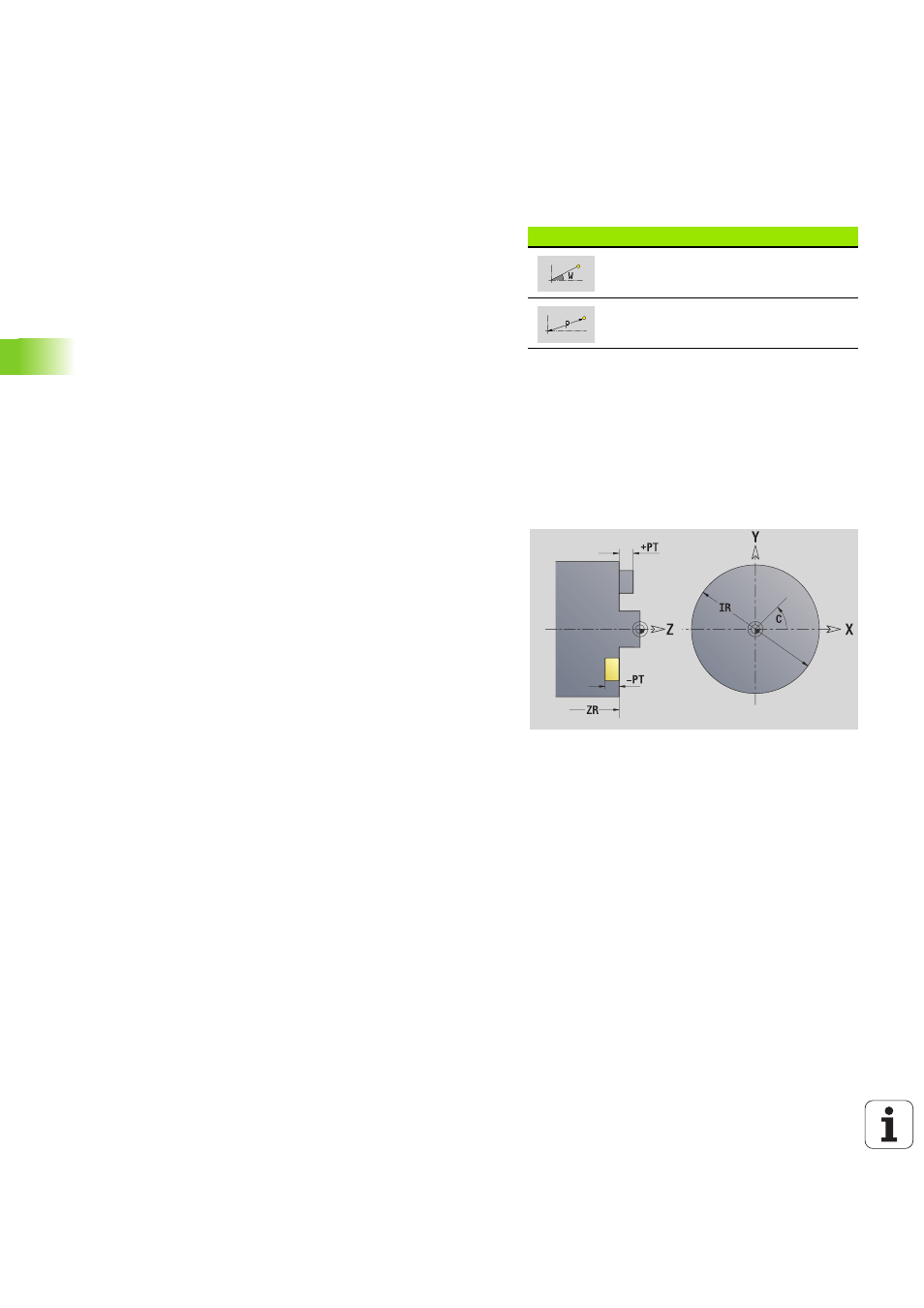

Исходные данные XY-плоскости
За исходными данными следует определение контура с помощью
отдельных элементов контура.
Эталонный размер ZR
и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 427).
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами "эталонный
размер", "угол шпинделя" и "ограничительный диаметр". При
вложенных контурах идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G309 в конце описания контура.
Softkey полярных координат
Переключает поле на ввод угла W.
Переключает поле на ввод радиуса
P
.
Исходные данные операций фрезерования
ID
Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
IR
Диаметр ограничения
ZR
Эталонный размер
