358
программирование циклов
4.9 Шаблоны растачив
ания и фрезерования
Круговой шаблон сверления аксиально
Выберите
Сверление
Выбрать «сверление аксиально»
Выбрать «сверление глубоких отверстий
аксиально»
Выбрать «нарезание внутренней резьбы
аксиально»
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой
подключается в циклах сверления для создания
шаблона сверления с равномерными промежутками на одной
окружности или дуге на торцевой поверхности.
Дополнительно требуются параметры изготовления отверстий.
Используйте следующие комбинации параметров для центра
шаблона:
XM, CM или
XK, YK

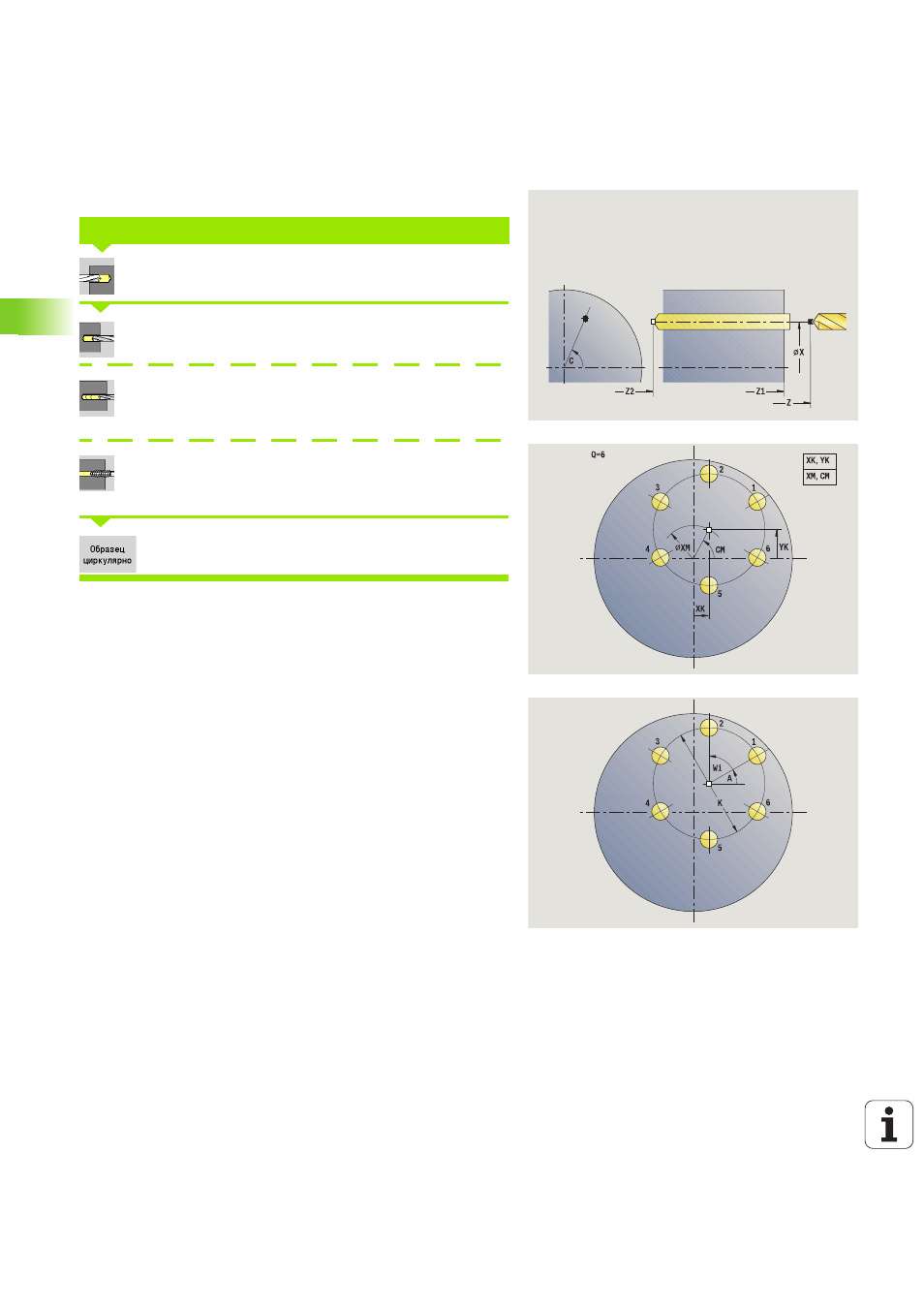

КРУГОВОЙ ШАБЛОН СВЕРЛЕНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество отверстий
XM, CM Центр шаблона в полярных координатах
XK, YK
Центр шаблона в декартовых координатах
K
Диаметр группы
A
Угол 1. Сверление (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
