84

Режим работы "Станок"

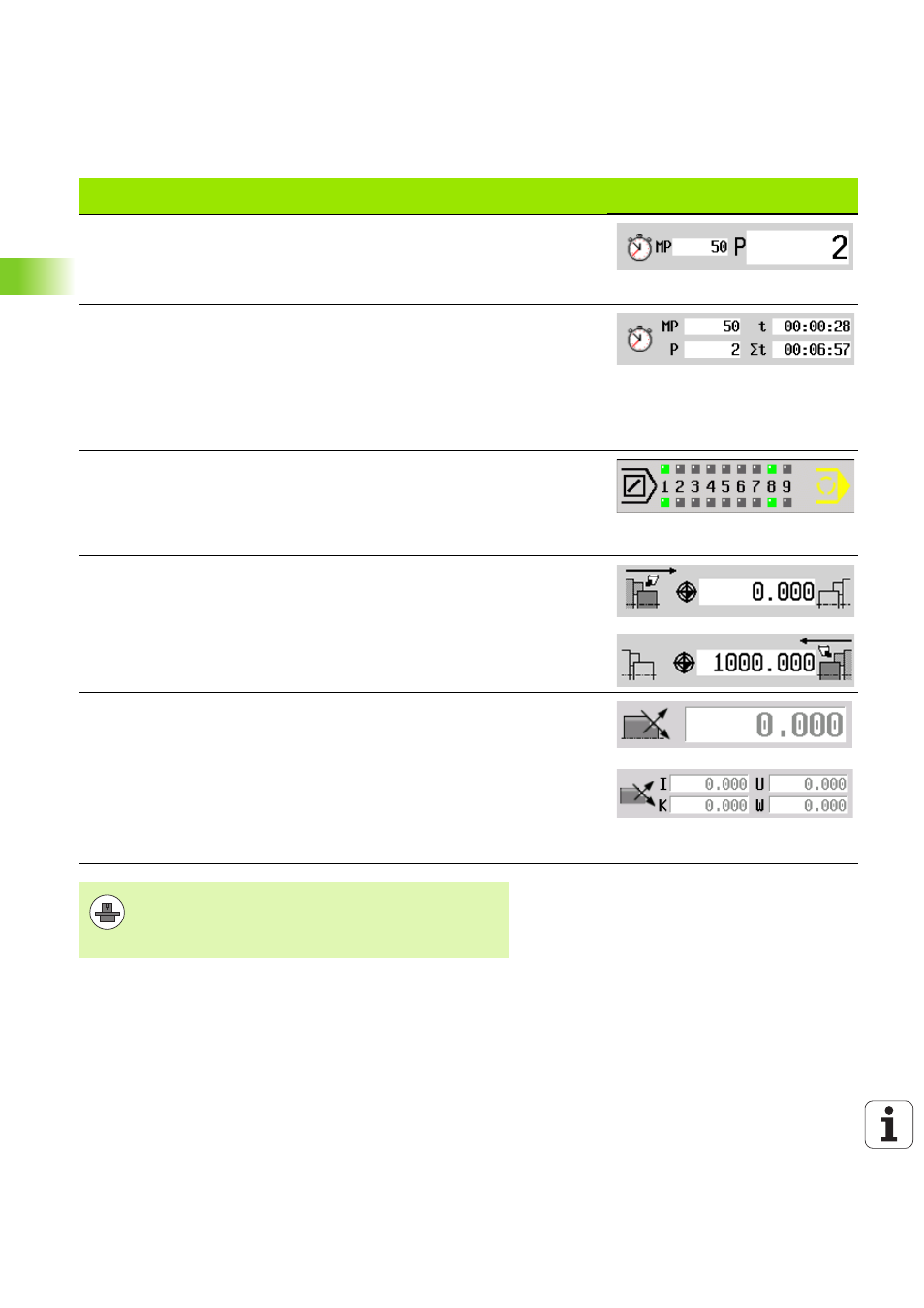

3.3 Параметры станка

Индикация количества изделий: количество увеличивается каждый раз после

M30, M99 или запрограммированного счетного импульса M18.

MP: заданное количество штук

P: количество изготовленных штук

Индикация количества изделий и времени обработки одного изделия:

количество увеличивается каждый раз после M30, M99 или

запрограммированного счетного импульса M18.

MP: заданное количество штук

P: количество изготовленных штук

t: время выполнения текущей программы

Сумма t: общее время

Индикация скрытой и вызванной M01 остановки

Определенные (верхняя полоса) и заданные/активированные скрытые

элементы (нижняя полоса)

Настройка для M01: в режиме "непрерывный процесс" (индикатор желтый)

M01 не выполняется

Индикация обработки задней стороны: в RSM-индикаторе (RSM: Rear Side

Machining = Обработка Задней Стороны) отображается информация об

обработке задней стороны.

RSM-состояние

Активное смещение нулевой точки настроенной RSM-оси

Индикатор оси B:В зависимости от настройки параметров станка

отображаются различные данные о статусе наклонной плоскости.

Программируемое значение угла оси В

Отображение актуальных значений I, K, U и W

I: Эталон плоскости по X

K: Эталон плоскости по Z

U: Сдвиг по X

W: Сдвиг по Z

Элементы индикации параметров

станка

Отображение данных станка настраивается его

производителем. Поэтому возможны отличия

конкретной индикации вашего станка от приведенной

здесь индикации.
