База данных по инструментам и технологиям
7.3 Данные инструмента
Спиральные сверла и сверла с поворотными
режущими кромками
Выберите новый инструмент
Выберите сверлильный инструмент
Для инструмента с поворотными режущими
кромками: переключитесь в диалог сверел с
поворотными режущими кромками

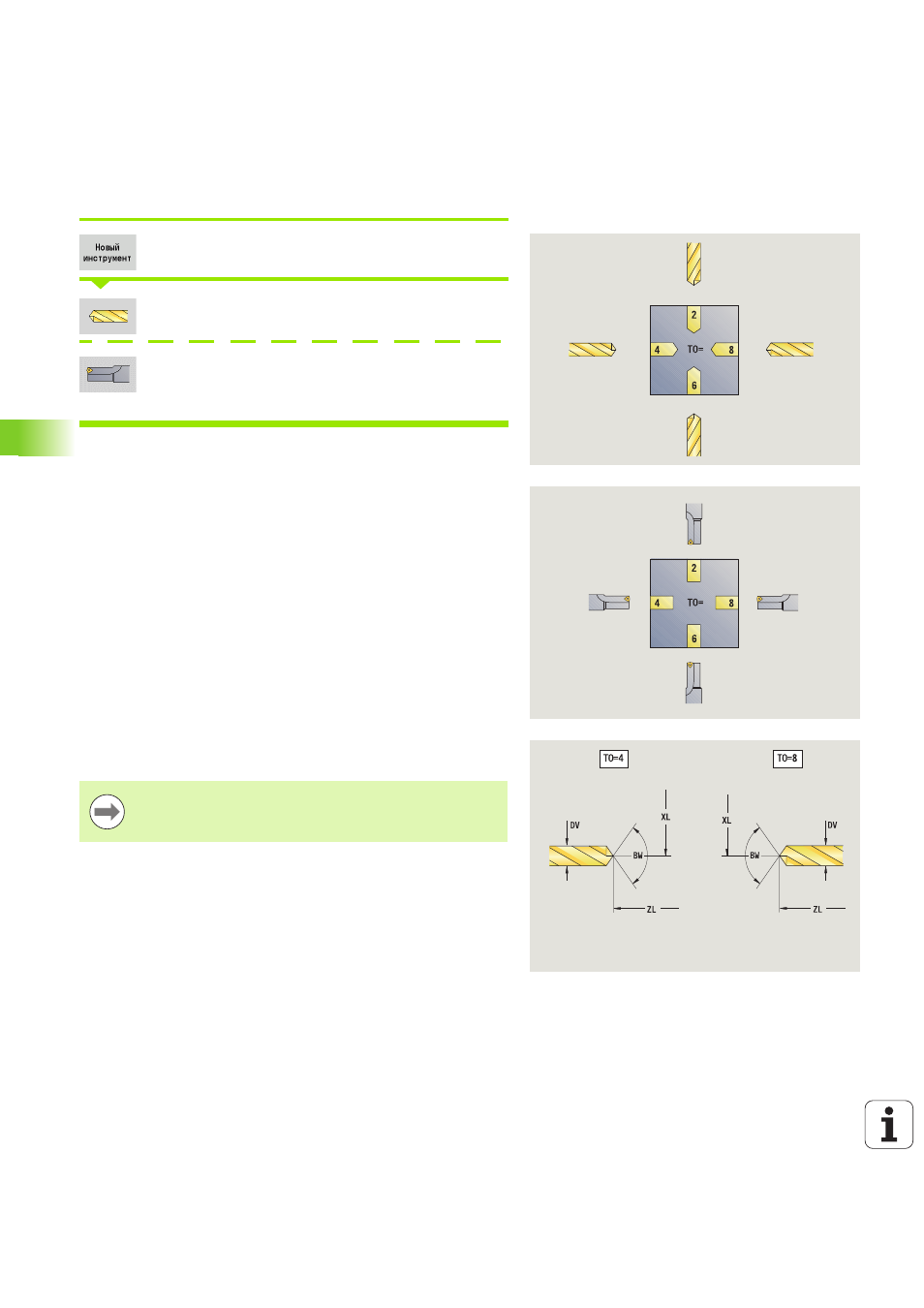

На вспомогательных рисунках поясняется назначение размеров
инструмента.
Специальные параметры спиральных сверел
DV
диаметр сверла
BW Угол сверления: угол при вершине сверла
AW Приводной инструмент: этот параметр задает для сверл
или метчиков, генерируются ли команды переключения
для главного шпинделя или инструментов с приводом при
программировании циклов.
0: неподвижный инструмент
1: инструмент с приводом
NL
Полезная длина
RW Угол положения: отклонение от главного направления
обработки (диапазон ввода: от –90° до +90°)
AX
Длина вылета по X
FH
Высота зажимного патрона
FD
Диаметр зажимного патрона
другие параметры инструмента: см. Страница 518
При сверлении с "постоянной скоростью резания"
скорость вращения шпинделя рассчитывается на
основании диаметра сверления (DV) .
