HEIDENHAIN MANUALplus 620 123
3.10 Контроль нагрузки (опция)
проверьте базовые значения.
После успешного проведения эталонной обработки нужно
проверить определенные базовые значения.
Значения величин:
 Загрузка: определенный движущий момент относительно
номинального момента привода в [%]
 Суммарная загрузка: сумма всех значений загрузки в зоне
контроля в [%*мс]

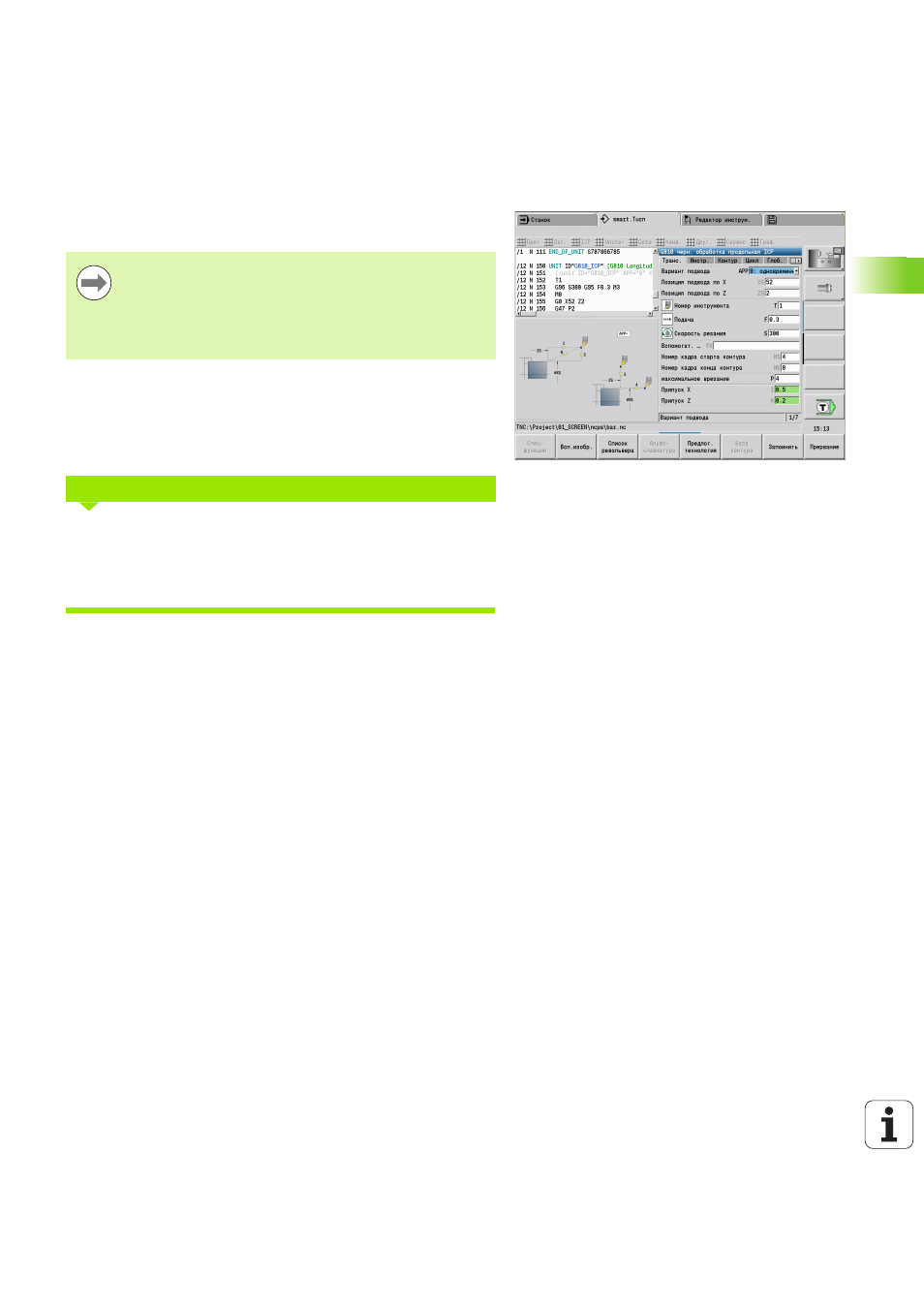

Отображение базовых значений: выбрать меню Индикация \>
Пункт меню Редактирование данных нагрузки – система
управления открывает формуляр "Установка данных нагрузки" с
нижеследующими параметрами и дополнительно отображает
определенные значения в виде полосовых диаграмм
Контроль нагрузки сравнивает текущие значения
загрузки с предельным значениями. Чтобы сравнение
работало, базовые значения загрузки не должны быть
слишком низкими. Проверьте выявленные значения и,
при необходимости, удалите из зоны контролируемые
оси, загрузка которых менее 5%.
ОТКРЫТИЕ БАЗОВЫХ ЗНАЧЕНИЙ
Параметр
ZO
Номер зоны контроля
AX Контролируемая ось
CH Избранный канал
T Место текущего инструмента в зоне контроля
ID Наименование текущего инструмента в зоне контроля
P Максимальная загрузка во время эталонной
обработки
PA Максимальная загрузка во время текущей обработки
PG1 Предельное значение 1 загрузки
PG2 Предельное значение 2 загрузки
W Суммарная загрузка во время эталонной обработки
WA Суммарная загрузка во время текущей обработки
WGF Коэффициент для предельного значения суммарной
нагрузки
