584 Режим работы "Организация"
8.2 Параметр
Сверление – обработка
Параметры действительны для сверления с помощью цикла
глубокого сверления (G74).
Фрезерование
Фрезерование – подвод и отвод
Движения подвода и отвода производятся на ускоренном ходу
(G0).
Обработка

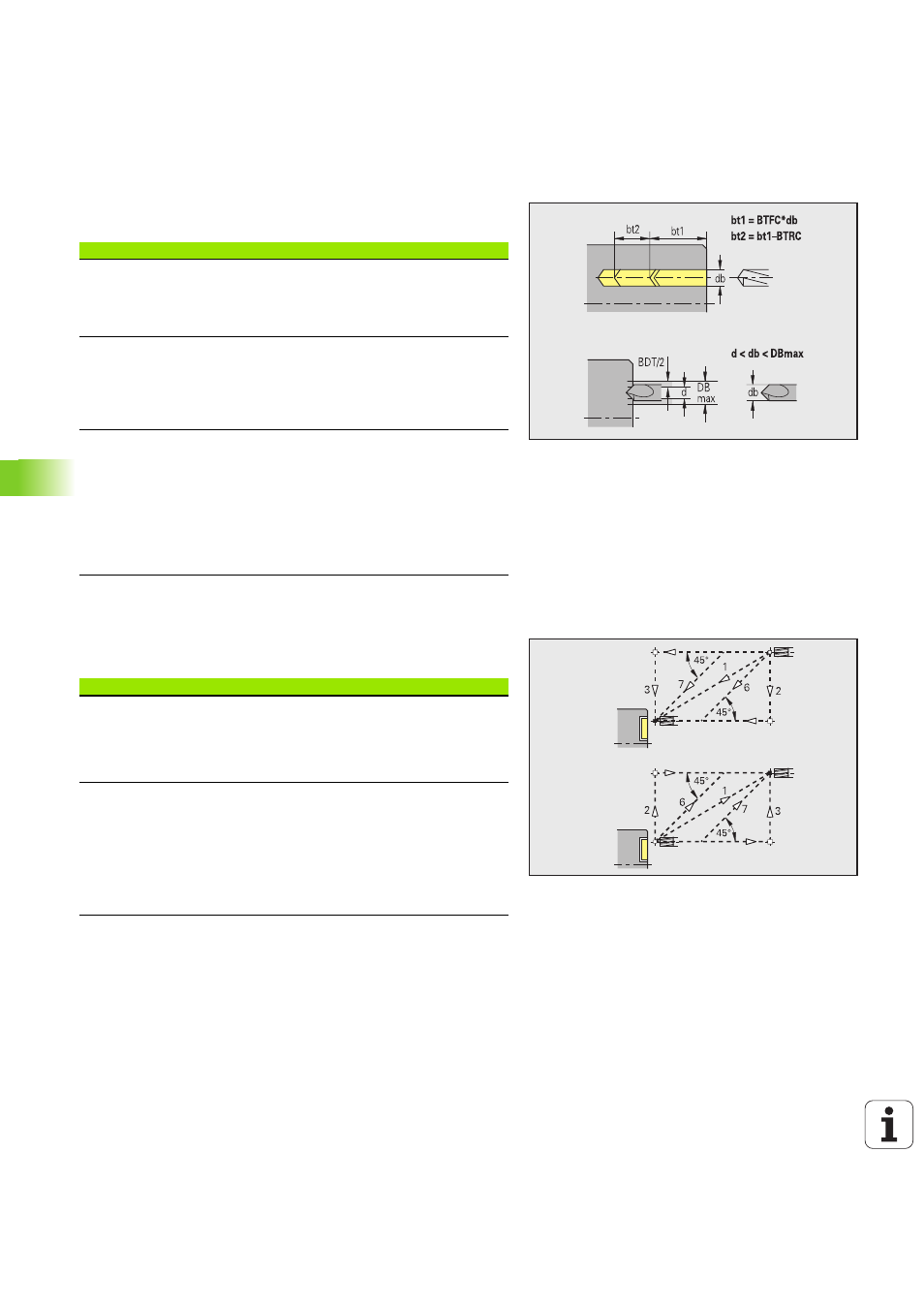

Коэффициент глубины сверления [BTFC]
1-я глубина сверления: bt1 = BTFC * db
(db: диаметр сверления)
Уменьшение глубины сверления [BTRC]
2-я глубина сверления: bt2 = bt1 – BTRC
Дальнейшие этапы сверления соответственно
уменьшаются.
Допуск на диаметр сверла [BDT]
Для выбор сверлильного инструмента (центровка,
центровочное сверло, коническая зенковка, ступенчатое
сверло, коническая развертка).
 Диаметр сверления: DBmax = BDT + d (DBmax:
максимальный диаметр сверления)
 Выбор инструмента: DBmax \> DB \> d
Подвод и отвод
 Подвод к торцовой поверхности [ANMS]
 Подвод к поверхности образующей [ANMM]
 Отвод от торцовой поверхности [ABMS]
 Отвод от поверхности образующей [ABMM]
Стратегия подвода/отвода:
 1: одновременно в направлении X и Z
 2: сначала направление X, а потом Z
 3: сначала направление Z, а потом X
 6: ведение, направление X перед направлением Z
 7: ведение, направление Z перед направлением X
