518 База данных по инструментам и технологиям
7.3 Данные инструмента
7.3 Данные инструмента
Общие параметры инструмента
Приведенные в следующей таблице параметры доступны для
всех типов инструментов. Параметры, зависящие от типа
инструмента, рассматриваются в последующих главах.
Общие параметры инструмента
ID Идентификационный номер - имя инструмента, макс.
длина 16 знаков

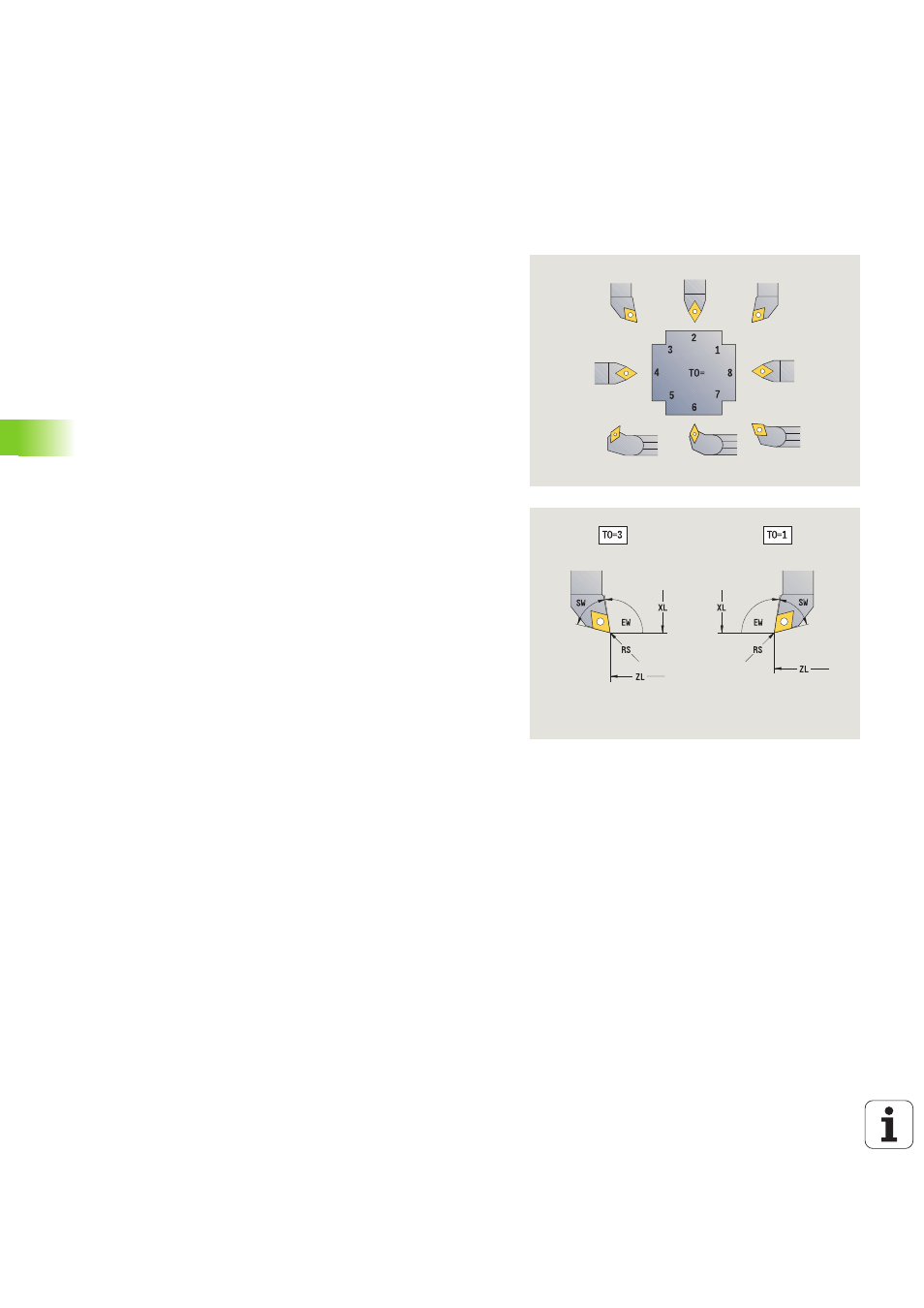

TO Ориентация инструмента (см. индекс на
вспомогательном рисунке)
XL Установочный размер по Х
ZL Установочный размер по Z
DX Коррекция износа по X (диапазон: –100 мм < DX < 100 мм)
DZ Коррекция износа по Z (диапазон: –100 мм < DZ < 100 мм)
DS Специальная коррекция (диапазон: –100 мм < DZ < 100 мм)
MU Многофункциональный инструмент
MD Направление вращения (по умолчанию: не задано)
 3: M3
 4: M4
Остаток Остаточное время/количество изделий (при контроле
срока службы)
Статус При контроле срока службы
Диагн.
Анализ диагностических битов (при контроле срока
службы)
QT (Ссылка на) текст инструмента
CW Угол поворота места С: положение оси С для
определения рабочего положения инструмента
(функция зависит от модели станка)
SS Материал режущей кромки (обозначение материала для
доступа к технологической базе данных)
CK Коэффициент коррекции G96 (по умолчанию: 1)
FK Коэффициент коррекции G95 (по умолчанию: 1)
DK Коэффициент коррекции Deep (по умолчанию: 1)
PLC Дополнительная информация (см. инструкцию по
эксплуатации станка)
MT Срок службы – предварительно заданное значение для
управления сроком службы (по умолчанию: не задано)
MZ Количество штук – предварительно заданное значение
для управления сроком службы (по умолчанию: не
задано)
RT Поле индикации Остаточный срок службы
RZ Поле индикации Остаточное количество изделий
HID Идентификационный номер (ID): уникальное имя
держателя (макс. 16 знаков)
MTS Ручная смена инструмента:
 0: стандартный захват
 1: ручная смена инструмента
