ICP-программирование
5.14 Контуры в плоскости XY

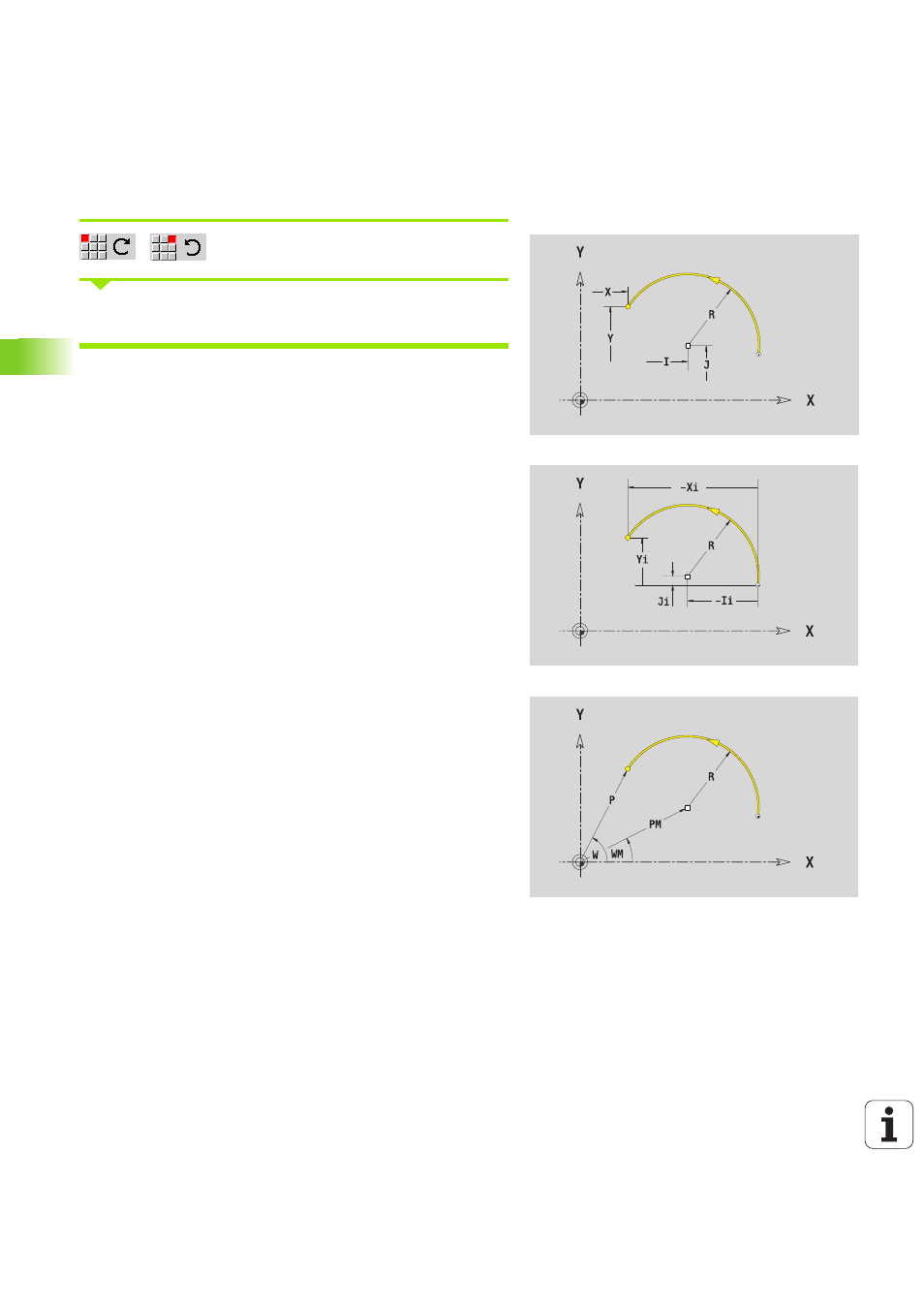

Дуга XY-плоскости
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G172 или G173.
Параметр
X, Y
Целевая точка (конечная точка дуги)
Xi, Yi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P
Целевая точка, полярная (радиус)
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
W
Целевая точка, полярная – угол
Wi
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
I, J
Центр дуги
Ii, Ji
Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM
Центр дуги, полярные координаты
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM
Центр дуги, полярный – угол
WMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANp
Угол к предыдущему элементу
ANn
Угол к следующему элементу
F: см. Атрибуты обработки Страница 377
