284
программирование циклов
4.6 Циклы резьбы и выточки

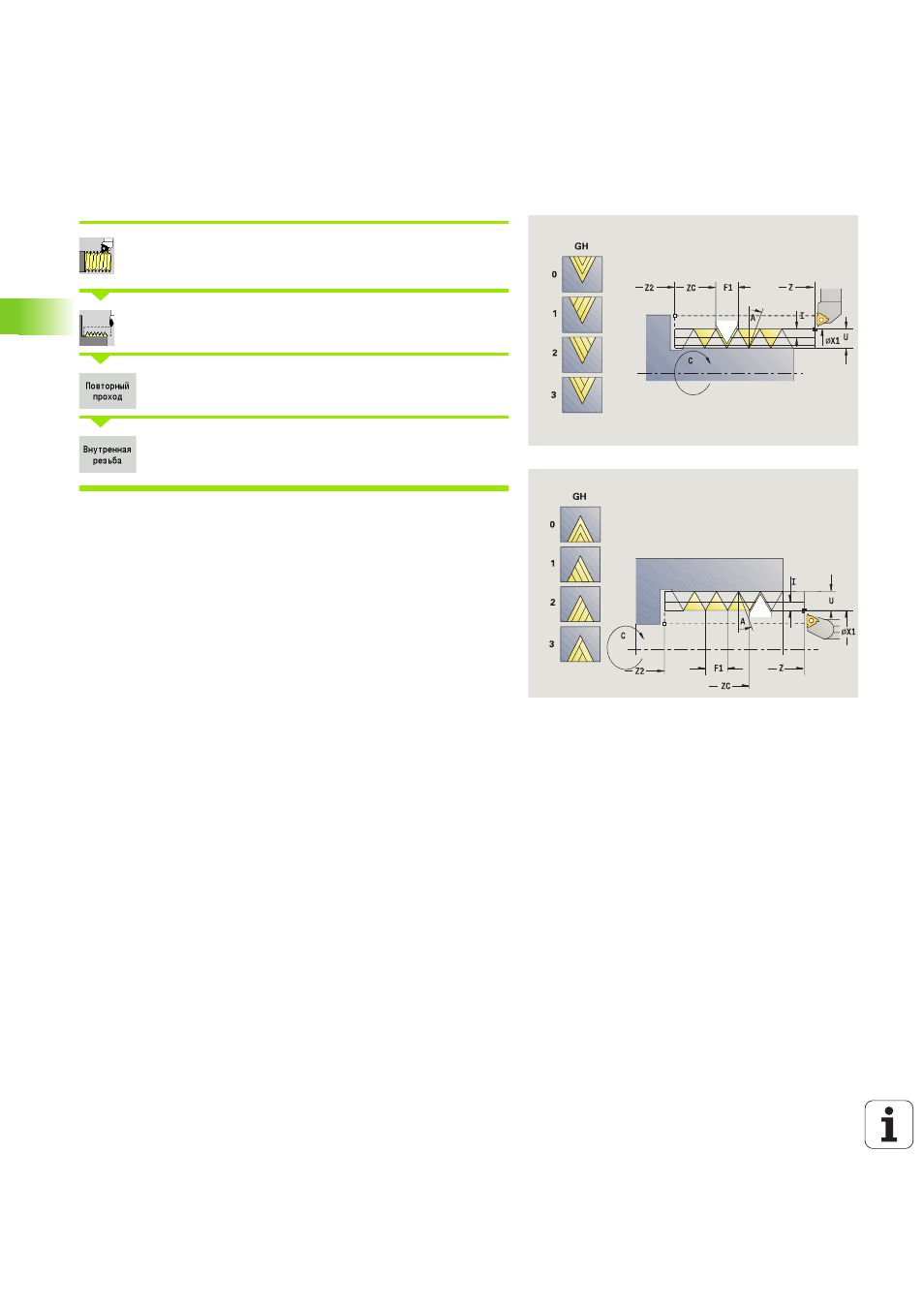

Калибровка резьбы (продольно)
Выбрать «нарезание резьбы»
Выберите
Цикл резьбы
Активируйте клавишу Softkey Калибровка
Вкл.: внутренняя резьба
Выкл.: наружная резьба
Этот опциональный цикл калибрует одноходовую резьбу. Так как
заготовка уже ослаблена, MANUALplus необходимо знать точное
положение резьбы. Для этого установите вершину режущей
кромки инструмента резьбы посредине хода резьбы и скопируйте
эти позиции в параметры измеренного угла и измеренной позиции
(Softkey Перенос позиции). Цикл рассчитывает из этих величин
угол шпинделя в стартовой точке.
Эта функция доступна в режиме ручного управления.
Параметры цикла
X1
Стартовая точка резьбы
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
Максимальное врезание
I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода
I=U: один проход
Нет ввода: рассчитывается из U и F1
C
Измеренный угол
ZC
Измеренная позиция
A
Угол подачи (диапазон: –60° < A < 60°; по умолчанию: 30°)
A<0: врезание от левой боковой поверхности
A\>0: врезание от правой боковой поверхности
R
Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
