476
ICP-программирование
5.15 Контуры плоскости YZ

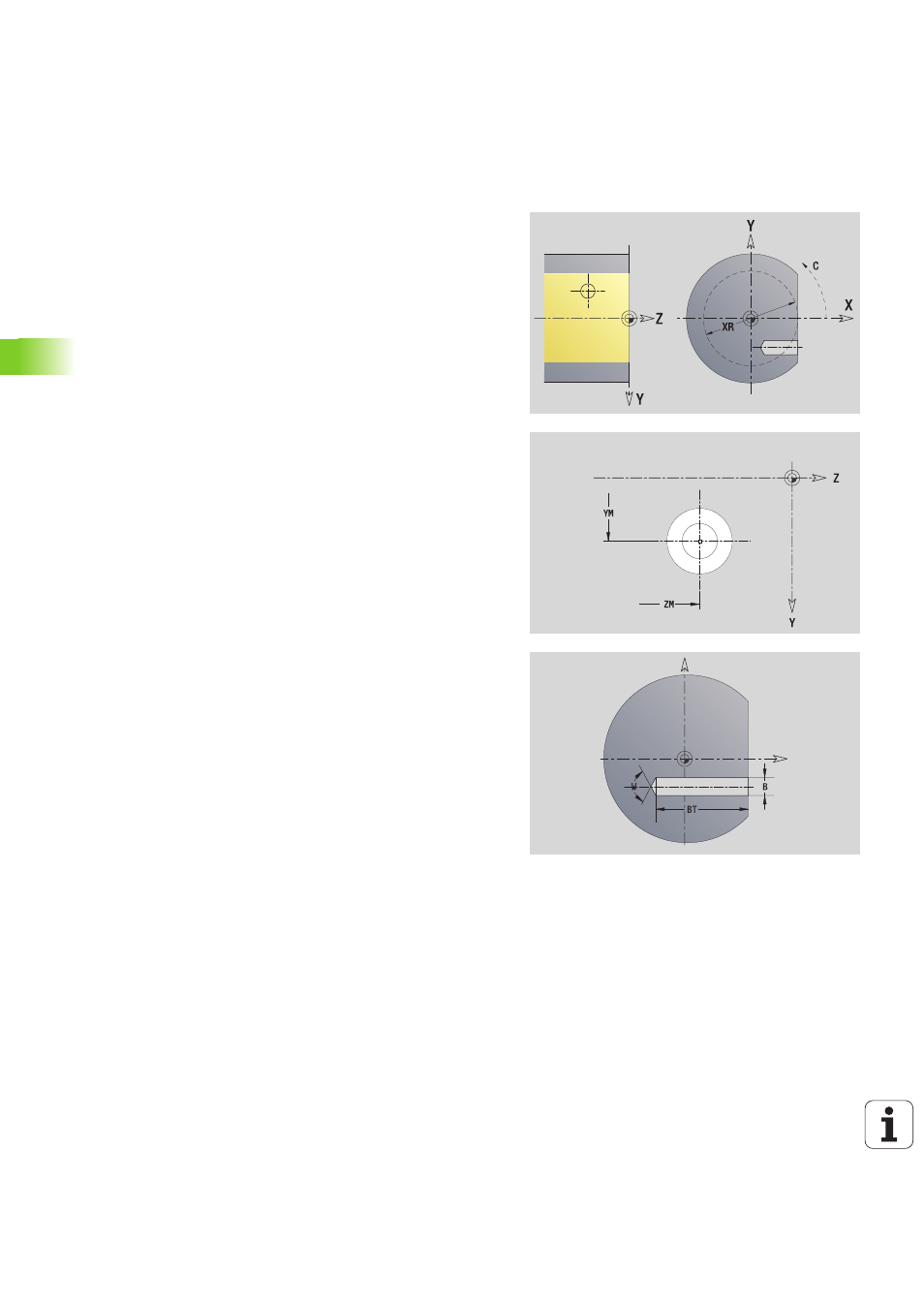

Отверстие на плоскости YZ
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Резьба
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина сверления" (–
1*BT).
G380 с параметрами отверстия.
G309.
Исходные данные отверстия
ID
Имя контура
C
Угол шпинделя
XR
Диаметр привязки
Параметр отверстия
YM, ZM
Центр отверстия
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT
Глубина
W
Угол
Зенкование
R
Диаметр
U
Глубина
E
Угол зенкования
Резьба
GD
Диаметр
GT
Глубина
K
Длина выхода
F
Шаг резьбы
GA
Вид резьбы (правая/левая резьба)
0: правая резьба
1: левая резьба
