HEIDENHAIN MANUALplus 620
393
5.4 Создание ICP-контуров

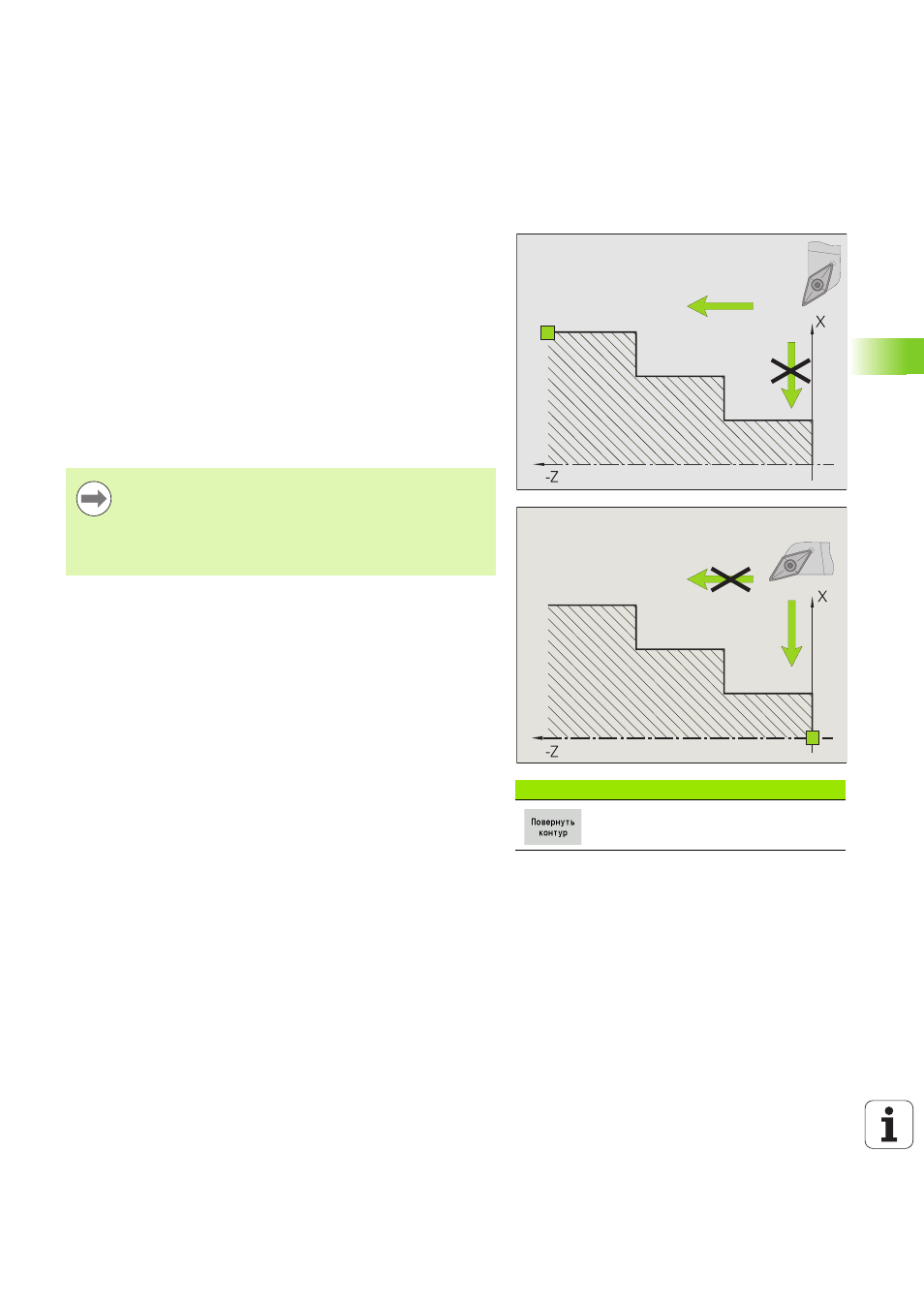

Направление контура (Программирование
циклов)
Направление обработки резанием определяется при
программировании циклов на основе направления контура. Если
контур описан в –Z-направлении, то для продольной обработки
должен использоваться инструмент с ориентацией 1. (Смотри
“Общие параметры инструмента” на странице 518.) Продольная
или поперечная обработка определяется применяемым циклом.
Если контур описан в –X-направлении, то должен использоваться
цикл поперечной обработки или инструмент с ориентацией 3.
Продольное/поперечное ICP-снятие стружки (черновая
обработка): MANUALplus снимает стружку в направлении
контура.
Продольная/поперечная ICP-чистовая обработка: MANUALplus
выполняет чистовую обработку в направлении контура.
Softkey в ICP-редакторе - Главное меню
Инвертирует направление
определения контура.
ICP-контур, который был определен для продольной
черновой обработки с помощью ICP-резания, не может
использоваться для обработки с помощью
поперечного ICP-резания. Для этого нужно развернуть
направление контура с помощью Softkey Повернуть
контур
.
