360
программирование циклов
4.9 Шаблоны растачив
ания и фрезерования

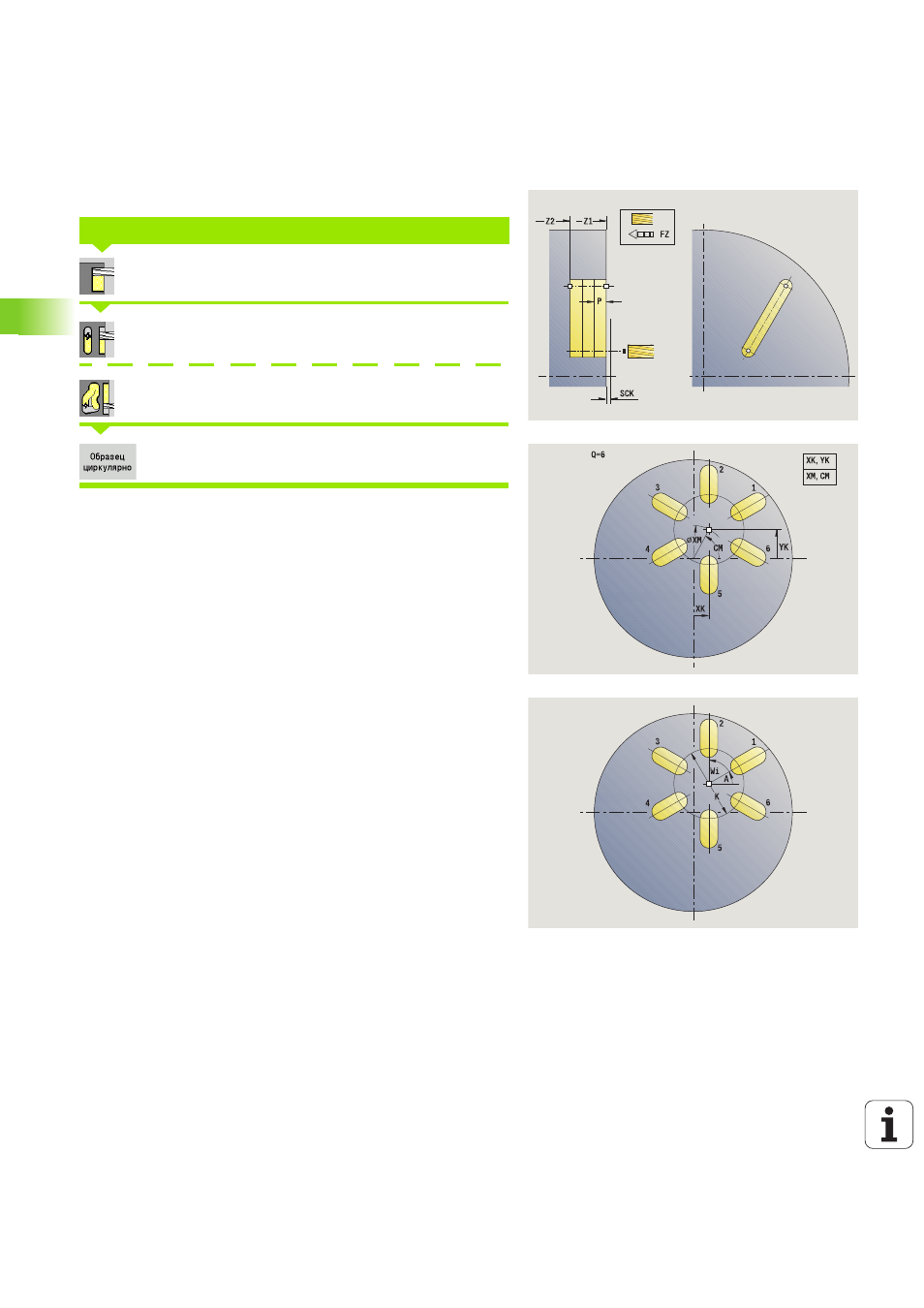

Круговой шаблон фрезерования аксиально
Выберите фрезерование
Выберите
Канавку аксиальную
Выбрать «контур ICP аксиально»
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой
подключается при циклах фрезерования для
создания шаблона фрезерования с равномерными промежутками
на одной окружности или дуге окружности на торцевой
поверхности.
Дополнительно требуются параметры выполнения обработки
фрезерованием.
Используйте следующие комбинации параметров для центра
шаблона:
XM, CM или
XK, YK
КРУГОВОЙ ШАБЛОН ФРЕЗЕРОВАНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
XM, CM Центр шаблона в полярных координатах
XK, YK
Центр шаблона в декартовых координатах
K
Диаметр группы
A
Угол 1. Канавка (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
обработка фрезерованием распределяется на равных
расстояниях на окружности)
