4.8 Циклы фрезерования

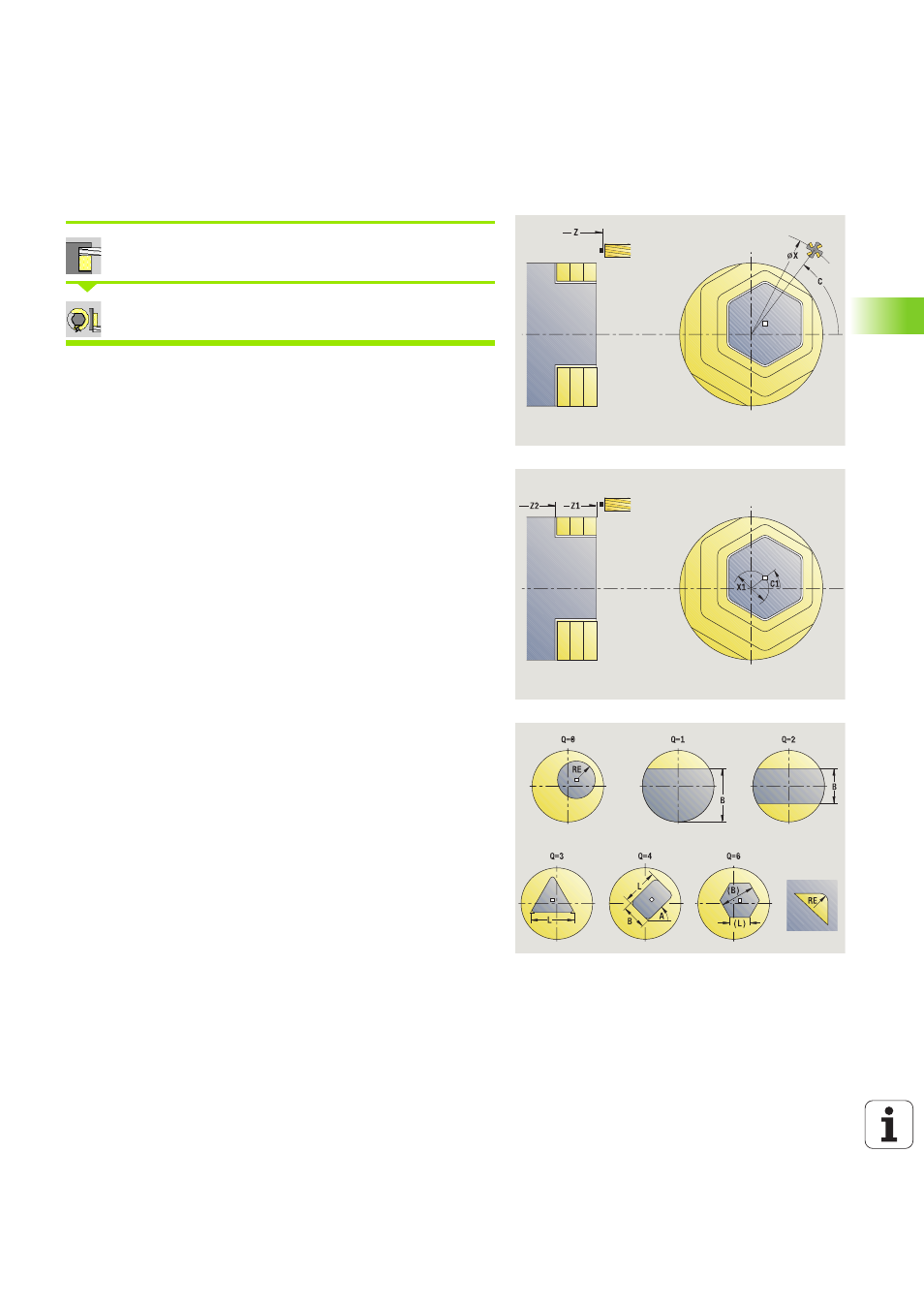

Фрезерование торца
Выберите фрезерование
Выберите фрезерование торца
В зависимости от параметров цикл фрезерует на торцевой
поверхности:
одну или две поверхности (Q=1 или Q=2, B\>0)
Прямоугольник (Q=4, L<\>B)
Квадрат (Q=4, L=B)
Треугольник или многоугольник (Q=3 или Q\>4, L<\>0)
Окружность (Q=0, RE\>0, L и B: нет ввода)
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C)
X1
Диаметр центра фигуры
C1
Угол центра фигуры (по умолчанию: угол шпинделя С))
Z1
Верхняя грань фрезерования (по умолчанию: точка
старта Z)
Z2
Дно фрезерования
Q
Количество граней
Q=0: окружность
Q=1: одна плоскость
Q=2: две на 180° смещенные плоскости
Q=3: треугольник
Q=4: прямоугольник, квадрат
Q\>4: многоугольник
L
Длина грани
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L\<0 диаметр вписанной окружности
Окружность: нет ввода
B
Размер под ключ:
для Q=1, Q=2: остаточная толщина (остающийся
материал)
Прямоугольник: ширина прямоугольника
Квадрат, многоугольник (Q\>=4): раствор ключа
(используйте только при четном количестве
поверхностей, программируйте альтернативно к "L")
Окружность: нет ввода
