5.13 Контуры поверхности
образующей в sm
art.Turn

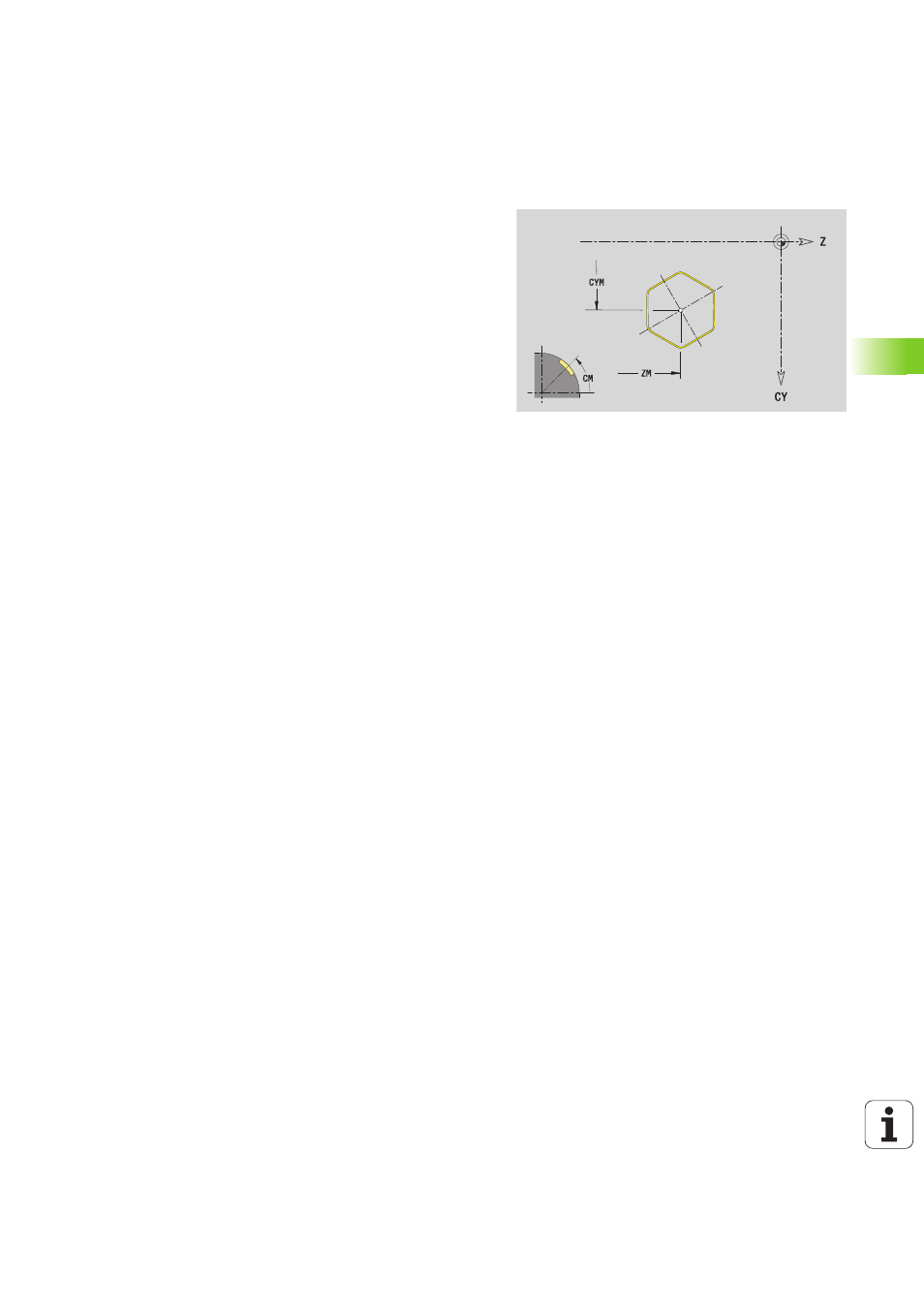

Многоугольник на образующей
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G317 с параметрами фигуры.
G309.
Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки
Параметры фигуры
Z
Центр фигуры
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
A
Угол положения
Q
Количество углов
K
Длина грани
Ki
Размер под ключ (диаметр вписанной окружности)
BR
Скругление
