HEIDENHAIN MANUALplus 620 83
3.3 Параметры станка

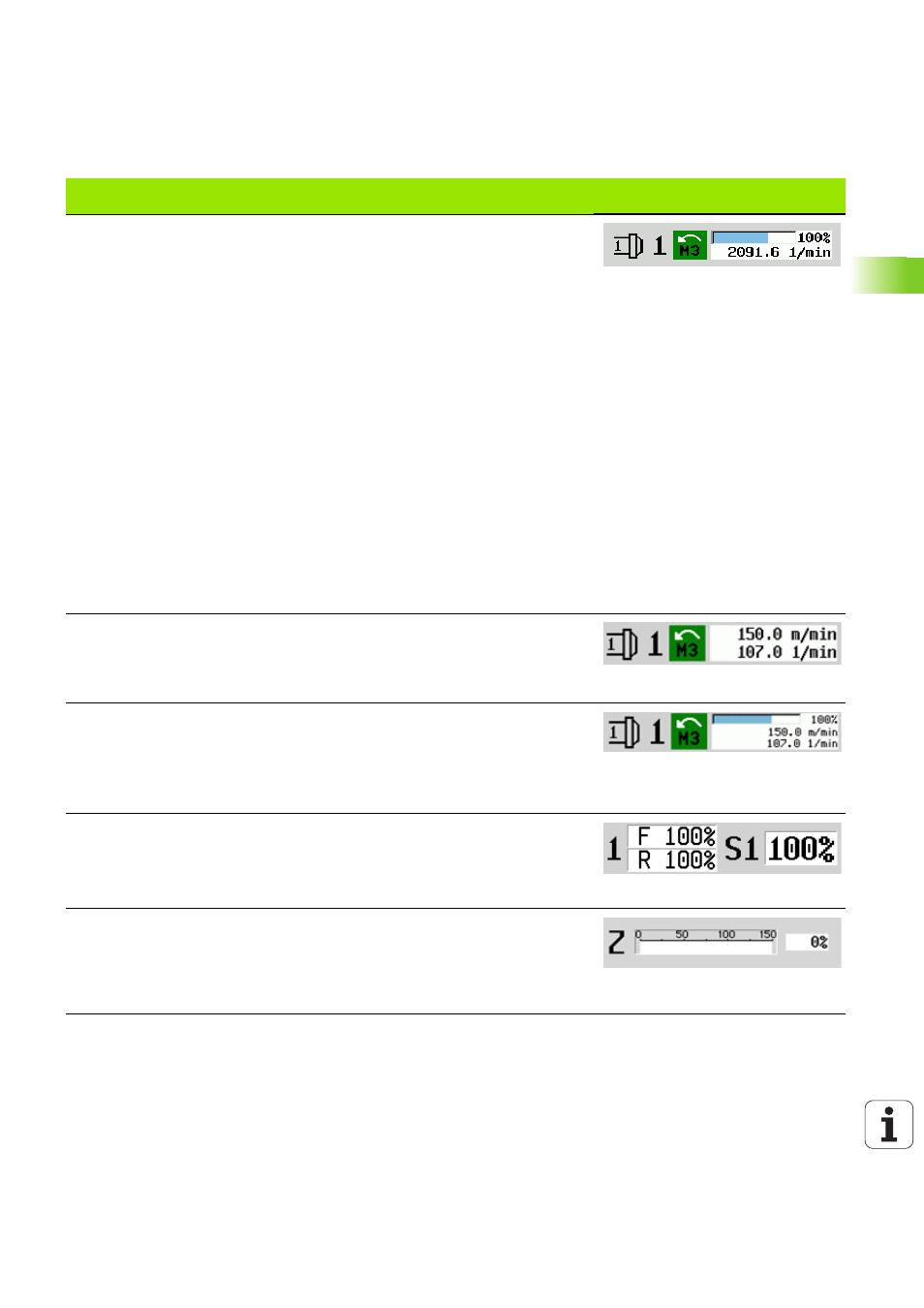

Индикация шпинделя с номером шпинделя, ступень редуктора и состояние
шпинделя
 Верхнее поле: настройка регулятора коррекции
 Нижнее поле: текущая скорость вращения (позиция шпинделя)
Действует для всех шпинделей:
 Символ шпинделя: черный цвет = разблокировка шпинделя разрешена;
белый цвет = нет разрешения на "Разблокировку шпинделя"
 Цифра в символе шпинделя: ступень редуктора
 Цифра справа от символа шпинделя: номер шпинделя
 Если имеется клавиша шпинделя: номер выбранного шпинделя
высвечивается на цветном фоне
 Состояние шпинделя: Смотри “Шпиндель” на странице 85.
 Индикация запрограммированной частоты вращения в "1/мин" или м/мин
 Индикация фактической частоты вращения в "1/мин"
 При M19 и при настройке шпиндель-стоп изготовителем станка: вместо
фактической частоты вращения отображается позиция шпинделя
 Если во время синхронного вращения шпиндель находится в режиме Slave
вместо запрограммированной частоты вращения будет отображаться "0"
 Символ шпинделя в синхронном режиме отображается на цветном фоне,
как для ведущего, так и для ведомого шпинделя
Индикация шпинделя с номером шпинделя, ступень редуктора и состояние
шпинделя
 верхнее поле: запрограммированная скорость вращения
 Нижнее поле: текущая скорость вращения (позиция шпинделя)
Индикация шпинделя с номером шпинделя, ступень редуктора и состояние
шпинделя
 Верхнее поле: настройка регулятора коррекции
 Среднее поле: запрограммированная скорость вращения
 Нижнее поле: текущая скорость вращения (позиция шпинделя)
Индикация ручной коррекции активного шпинделя
 F: подача
 R: ускоренный ход
 S: шпиндель
Загрузка привода: загрузка привода относительно номинального крутящего
момента
 цифровые осевые и шпиндельные приводы
 аналоговые осевые и шпиндельные приводы, если они установлены
изготовителем станка
Элементы индикации параметров
станка
