HEIDENHAIN MANUALplus 620
81

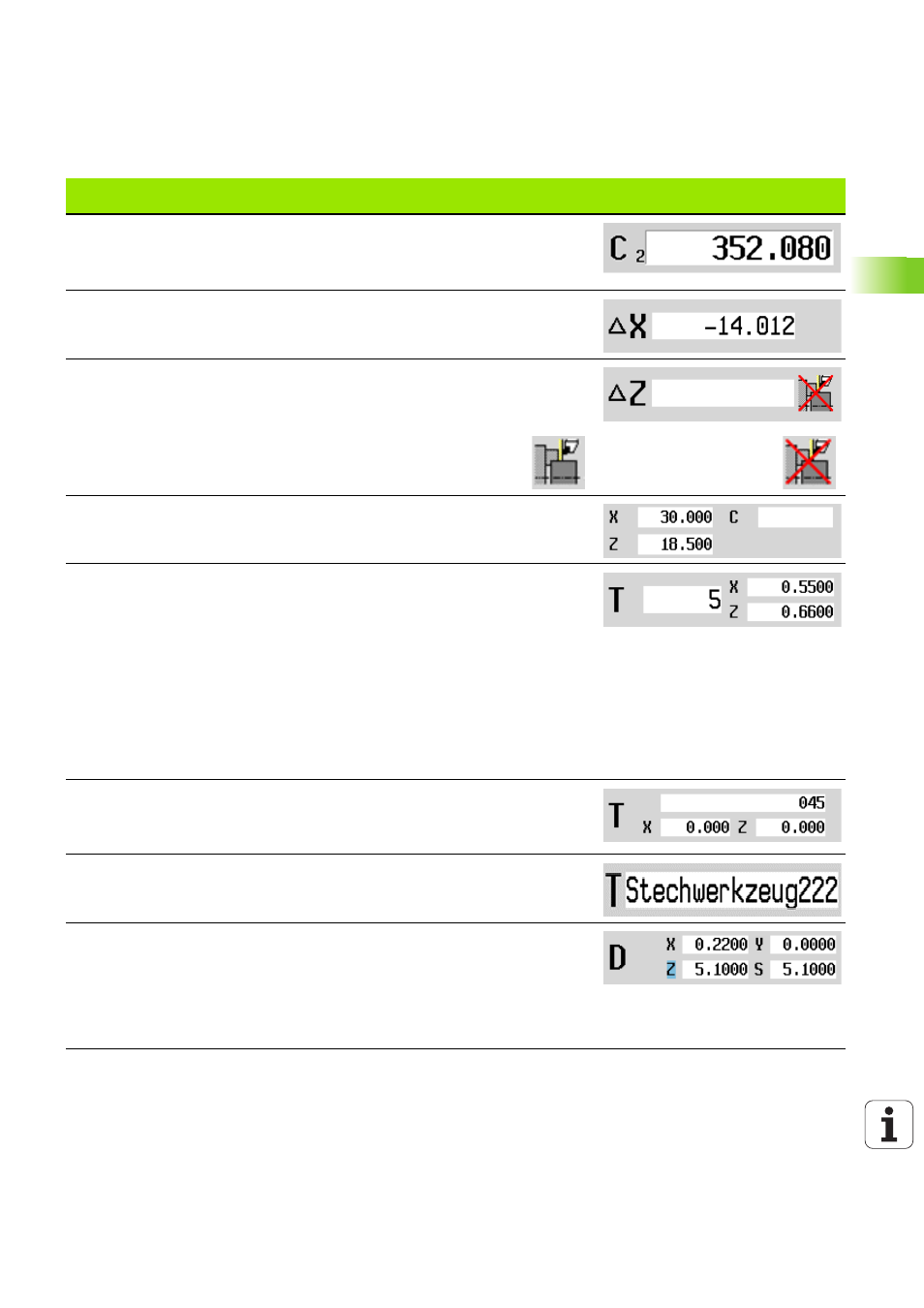

3.3 Параметры станка
Отображение номер суппорта и номера оси C: цифра возле окна
позиционирования оси показывает присвоенный номер суппорта или оси С.
Цифра отображается только в том случае, если ось имеет несколько
конфигураций, например, вторая ось С в качестве противошпинделя.
Индикация остаточного пути X, Y, Z, W: разница между актуальной позицией
и конечной позицией текущей команды перемещения.
Индикация остаточного пути и состояние зон защиты: индикация остаточного
пути и индикация статуса контроля зон защиты.
Контроль зоны защиты
активен
Контроль зоны защиты не
активен
Индикация позиций четырех осей: индикация значений позиций до четырех
осей. Индикация осей зависит от конфигурации станка.
Индикация T-номеров
T-номер используемого инструмента
Значения коррекции инструмента
Для всех Т-отображений действует следующее правило:
T помечено цветом: приводной инструмент
Т-номер или ID помечено цветом: зеркально отображенный зажим
инструмента
T-номер с индексом: многофункциональный инструмент
Буква X/Z коррекции помечена цветом: специальная коррекция в
направлении X, Z активирована
Индикация T-ID
ID заряженного инструмента
Значения коррекции инструмента
Индикация T-ID без значений коррекции
ID заряженного инструмента
Коррекции инструмента
Специальная коррекция только для отрезных и грибовидных инструментов
Значение специальной коррекции серого цвета: специальная коррекция не
активна
Буква X/Z коррекции помечена цветом: специальная коррекция в
направлении X, Z активирована
Элементы индикации параметров
станка
