106 Режим работы "Станок"

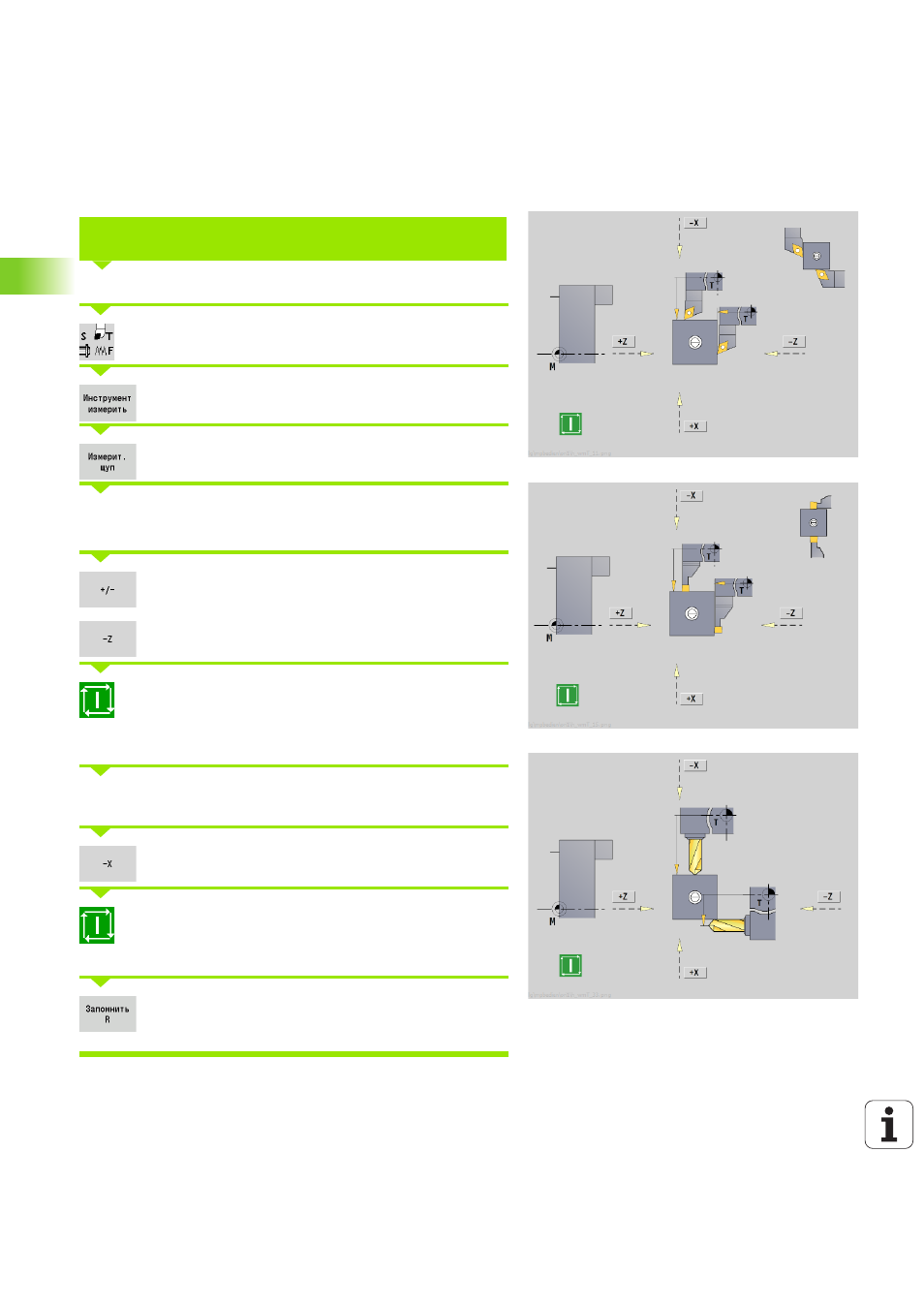

3.6 Измерение инструмента
Измерительный щуп (настольный щуп)
Запись измеряемого инструмента в таблицу инструментов.
Зарядите инструмент и введите T-номер в TSF-
диалоге
Активируйте Измерение инструмента
Активируйте измерительный щуп
Проведите предварительное позиционирование инструмента для
первого измерения.
Установите положительное или отрицательное
направление перемещения.
Нажмите Softkey в соответствии с направлением
перемещения (пример: направление –Z).
Нажать старт цикла - инструмент перемещается в
направлении измерения. При срабатывании
измерительного щупа установочный размер
определяется и записывается в памяти.
Инструмент возвращается в исходное положение.
Проведите позиционирование инструмента для второго
направления измерения
Нажмите Softkey в соответствии с направлением
перемещения (пример: направление –X).
Нажать старт цикла - инструмент перемещается в
направлении измерения. При срабатывании
измерительного щупа установочный размер
определяется и записывается в памяти.
Для токарных инструментов введите радиус
режущей кромки и примените его для таблицы
инструментов.
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ИНСТРУМЕНТА С ПОМОЩЬЮ
ИЗМЕРИТЕЛЬНОГО ЩУПА
