494 Графическое моделирование
6.3 Виды
Вращение трехмерного изображения с помощью функций меню
С помощью функции меню можно вращать график вокруг
показанных осей (см. правую таблицу). Нажатие на Softkey "Вид в
перспективе" возвращает график в исходный вид.
Вращение и перемещение графики с помощью мыши
При нажатой правой кнопке мыши можно произвольно
перемещать отображенную обрабатываемую деталь.
При удержании левой кнопки мыши нажатой имеются следующие
возможности:
 Вертикальное движение в окне моделирования: поворот
обрабатываемой детали вперед или назад.
 Горизонтальное движение в окне моделирования: вращение
обрабатываемой детали вокруг ее собственной вертикальной
оси.
 Вертикальное или горизонтальное движение по краю окна
моделирования (серая полоска): вращение обрабатываемой
детали по часовой стрелке или против часовой стрелки.
 Движение в произвольном направлении: вращение
обрабатываемой детали в произвольном направлении.

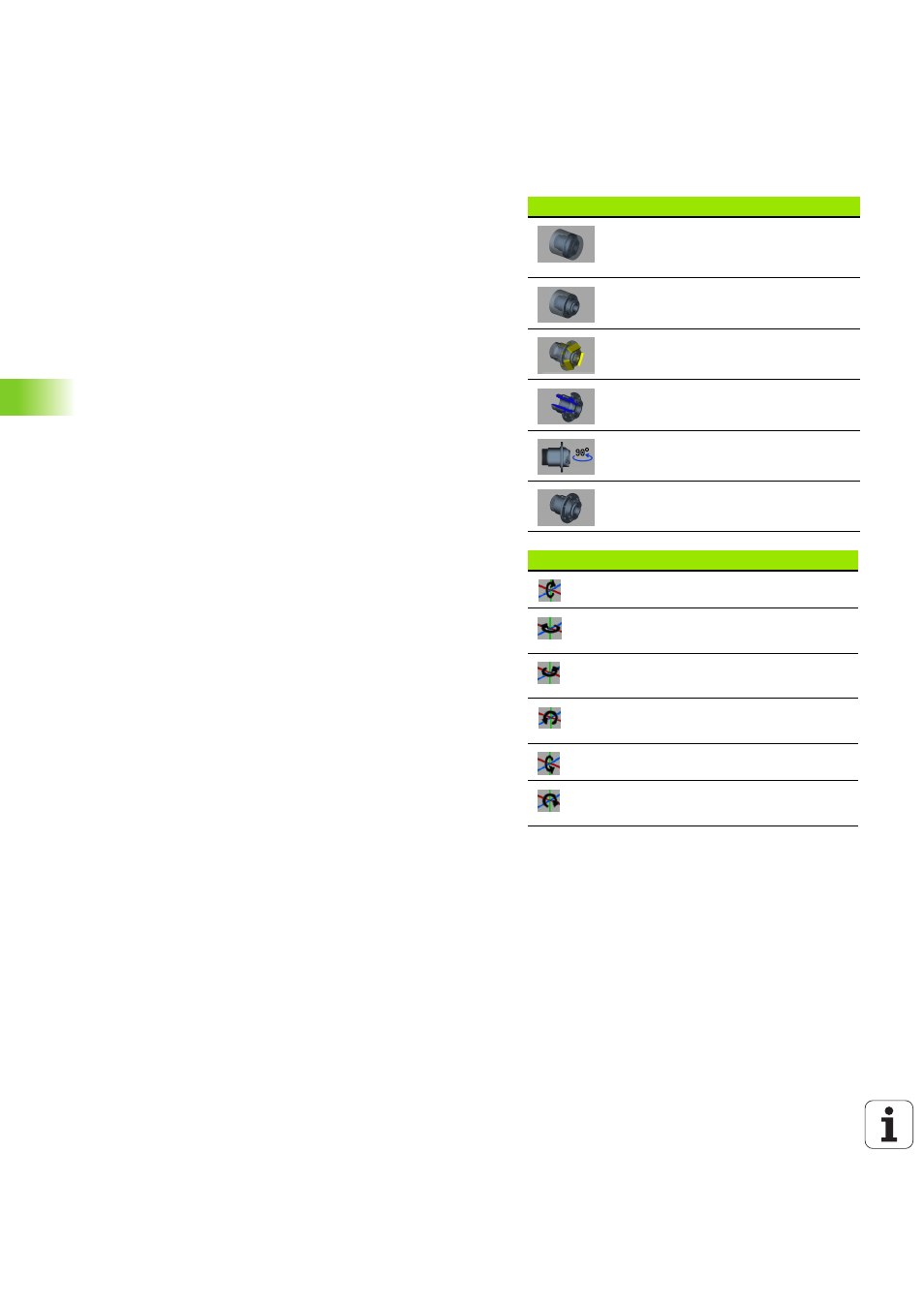

Клавиши Softkey для трехмерного изображения
Отображение готовой детали и
запрограммированной
заготовки.
Отображение готовой детали и
оконтуренной заготовки.
Включение и выключение
режима проверки.
Выбрать изображение
резания.
Выбрать вид сбоку. Повернуть
вид сбоку на 90°.
Выбрать вид в перспективе.
Пункты меню для трехмерного изображения
Повернуть графику вниз.
Повернуть графику в направлении
стрелки горизонтально.
Повернуть графику в направлении
стрелки горизонтально.
Повернуть графику против часовой
стрелки.
Повернуть графику вверх.
Повернуть графику по часовой
стрелке.
