HEIDENHAIN MANUALplus 620 445
5.13 Контуры поверхности
образующей в sm
art.Turn

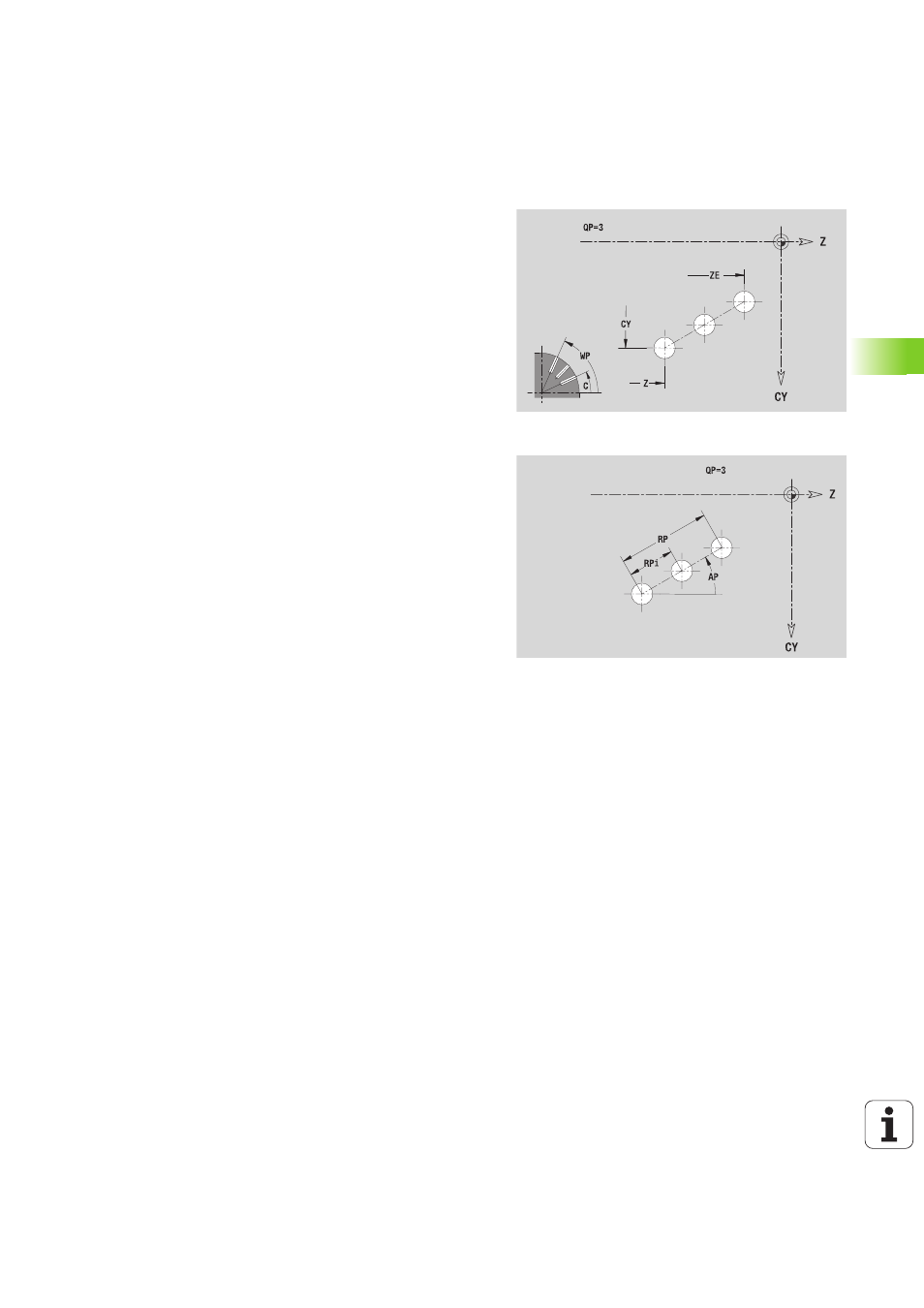

Линейный шаблон боковая поверхность
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
 Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
 G411 с параметрами шаблона.
 G-функция и параметры фигуры/отверстия.
 G309.
Исходные данные, поверхность образующей
ID
Имя контура
PT Глубина фрезерования
XR Диаметр привязки
Параметры шаблона
Z
1-я Точка шаблона
CY 1-й центр шаблона как размер отрезка (привязка: диаметр
XR)
C 1-я точка шаблона (угол)
QP Количество точек шаблона
ZE Конечная точка шаблона
ZEi Расстояние между двумя точками шаблона (в
направлении Z)
WP Конечная точка шаблона (угол)
WPi Расстояние между двумя точками шаблона (угол)
AP
Угол положения
RP Общая длина группы
RPi Расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
