HEIDENHAIN MANUALplus 620
215
4.5 Циклы прорезки

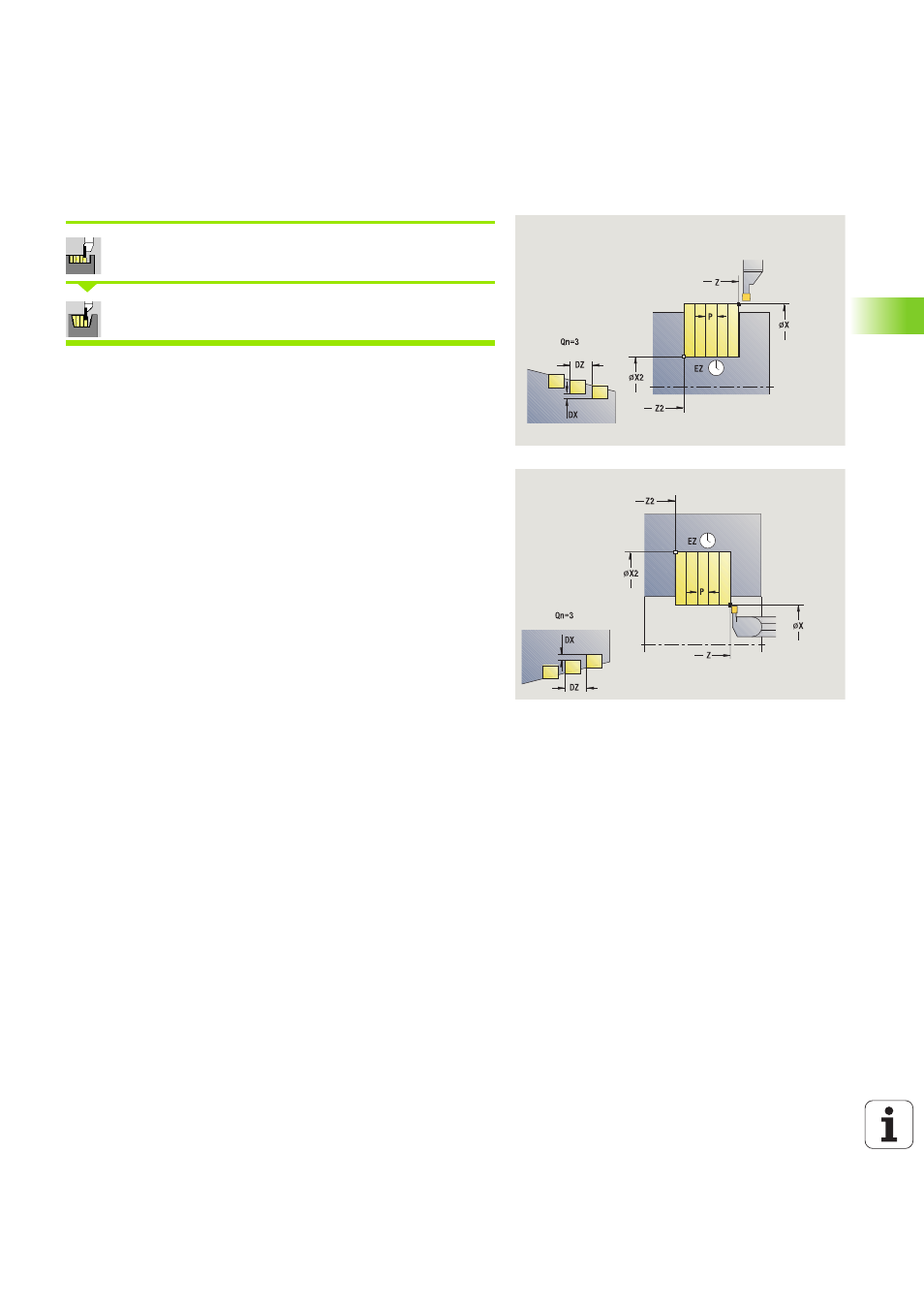

Врезание радиально
Выбрать «циклы прорезания»
Выберите Врезание радиальное
Цикл изготавливает заданные в количестве Qn прорези.
Параметры стартовая точка и конечная точка контура задают
первую прорезь (позицию, глубину прорези и ширину).
Параметры цикла
X, Z
Начальная точка
X2, Z2
Конечная точка контура
P
Ширина прорези: подачи <= P (значение не введено: P
= 0,8 * ширину режущей кромки инструмента)
EZ
Время выдержки: время выхода из материала (по
умолчанию: продолжительность двух оборотов)
Qn
Количество циклов прорезки (по умолчанию: 1)
DX, DZ
Расстояние до следующей прорези относительно
предыдущей прорези
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
