320 программирование циклов
4.8 Циклы фрезерования

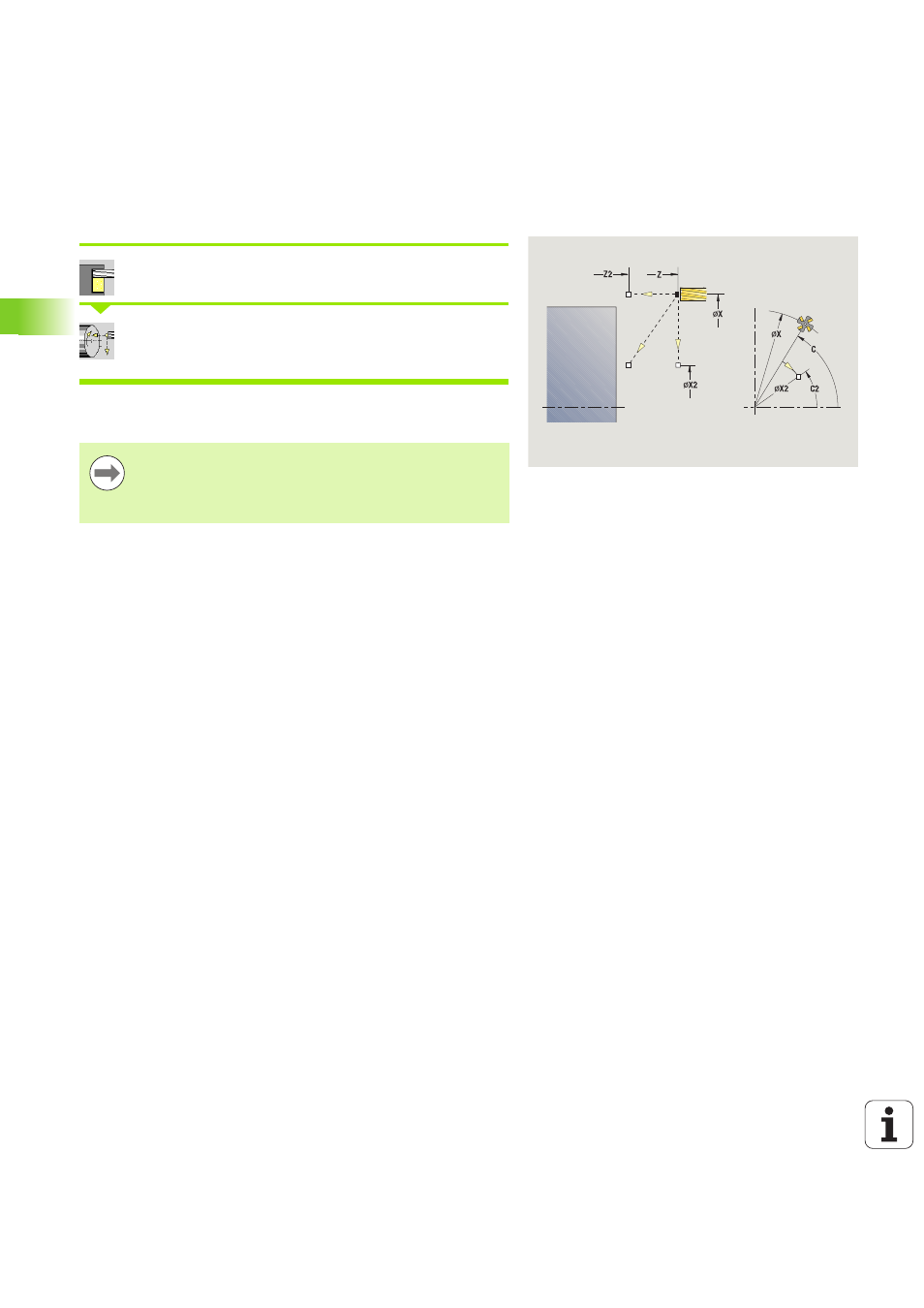

Позиционирование на ускоренном ходу,
фрезерование
Выберите фрезерование
Выбрать «позиционирование на ускоренной
подачи»
Цикл включает ось C, позиционирует шпиндель (ось C) и
инструмент.
Отработка цикла
1 включает ось C
2 замена текущего инструмента
3 позиционирование инструмента на ускоренном ходу
одновременно в целевую точку X2, Z2 и конечный угол C2
 Позиционирование на ускоренном ходу возможно
только в режиме ручного управления.
 Последующий ручной цикл фрезерования снова
отключает ось -С.
Параметры цикла
X2, Z2
Целевая точка
C2 Конечный угол (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
