HEIDENHAIN MANUALplus 620

419

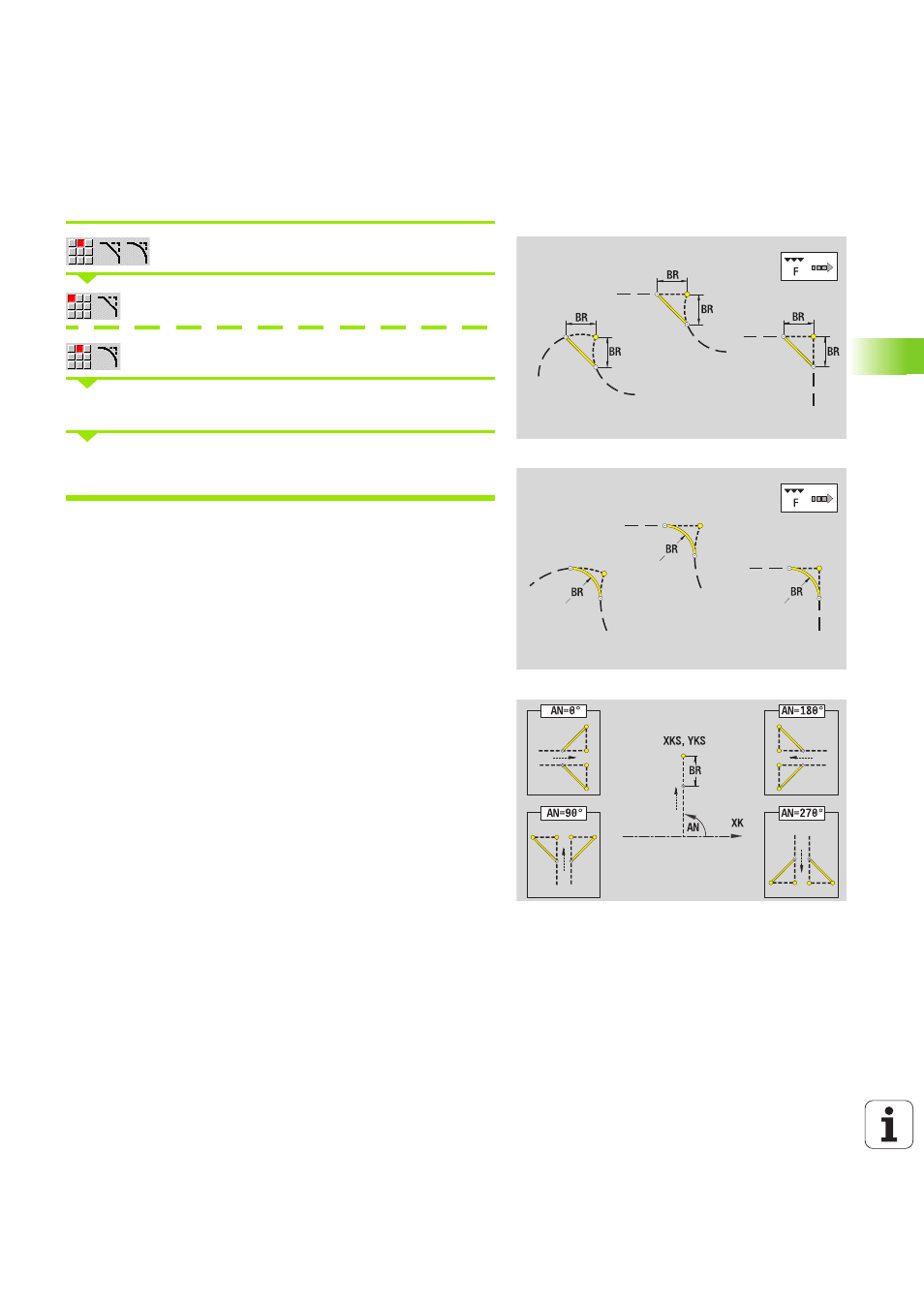

5.9 Элементы контура, торцовая поверхность

Фаска/закругление торцевая поверхность

Выберите элементы формы

Выберите фаску

Выберите скругление

Введите Ширину фаски BR

или Радиус скругления BR.

Фаска/скругление в качестве первого элемента контура: введите

положение элемента AN

.

Фаски/скругления определяются на углах контура. "Угол контура"

- это точка пересечения вводящего и выводящего элемента

контура. Фаска/скругление могут быть рассчитаны лишь тогда,

когда известен выводящий элемент контура.
ICP интегрирует фаску/скругление в smart.Turn в базовый

элемент G101, G102 или G103.
Контур начинается фаской/скруглением: задайте позицию

"подразумеваемого угла" в качестве стартовой точки. Затем

выберите в качестве элемента формы фаску или скругление.

Поскольку "вводящий элемент контура" отсутствует, необходимо

определить с помощью Положения элемента AN однозначное

положение фаски/скругления.
ICP преобразует фаску/скругление в начале контура в линейный

или круговой элемент.

Параметр
BR

Ширина фаски/радиус скругления

AN

Положение элемента

F: см. Атрибуты обработки Страница 377
