214
программирование циклов
4.5 Циклы прорезки
Положение выточки
MANUALplus определяет положение выточки из параметров
цикла точка старта X, Z (ручной режим: "актуальное положение
инструмента") и угловая точка контура X1, Z1.
Формы контура
Выточки выполняются только в прямоугольных,
параллельных оси углах контура на продольной оси.

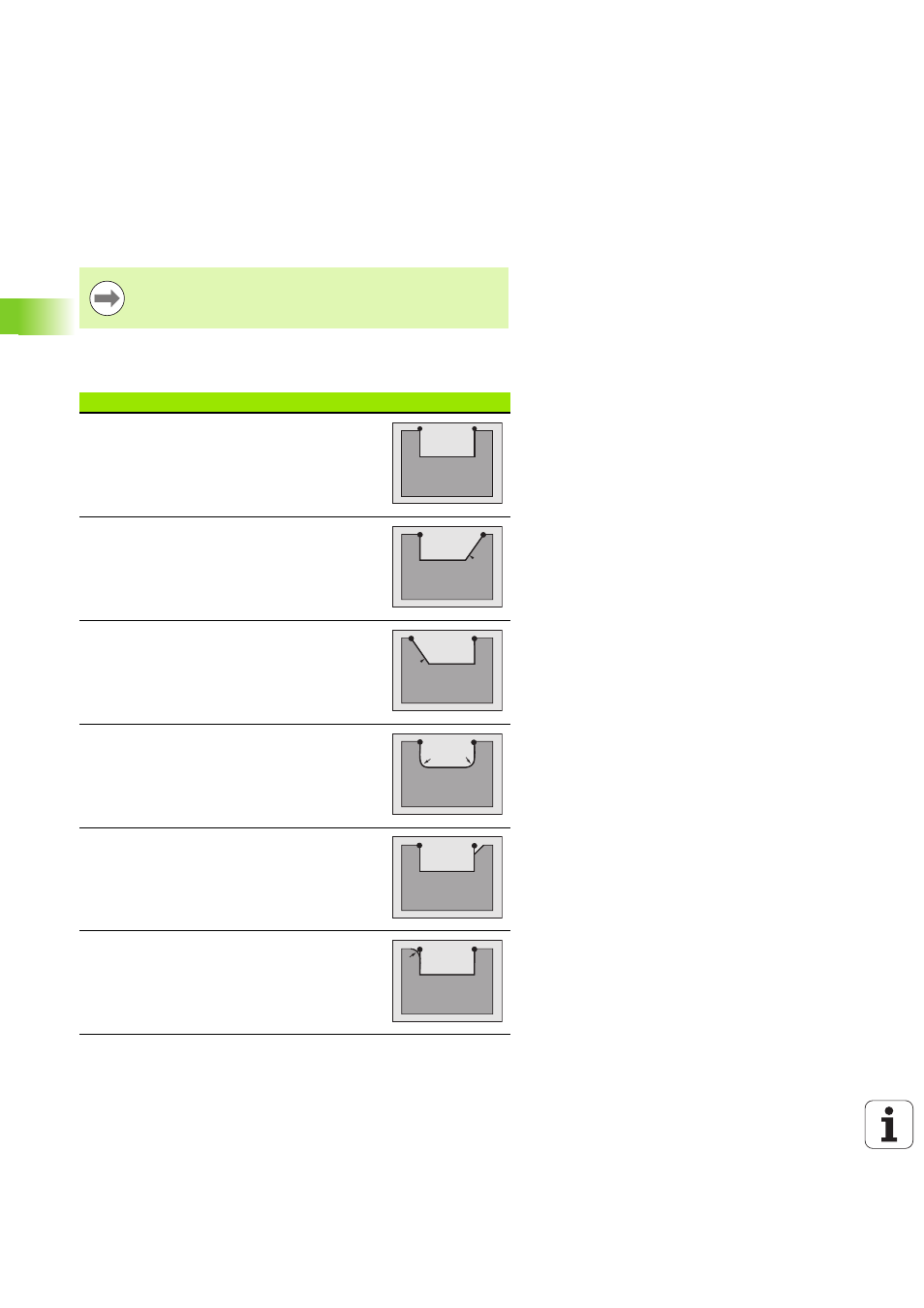

Элементы контура в циклах врезания
Нормальный режим
Обработка резанием прямоугольного
участка
Расширенный режим
наклон в начале контура
Расширенный режим
наклон в конце контура
Расширенный режим
Скругление в обоих углах уклона контура
Расширенный режим
Фаска (или скругление) в начале контура
Расширенный режим
Фаска (или скругление) в конце контура
