240
программирование циклов
4.5 Циклы прорезки

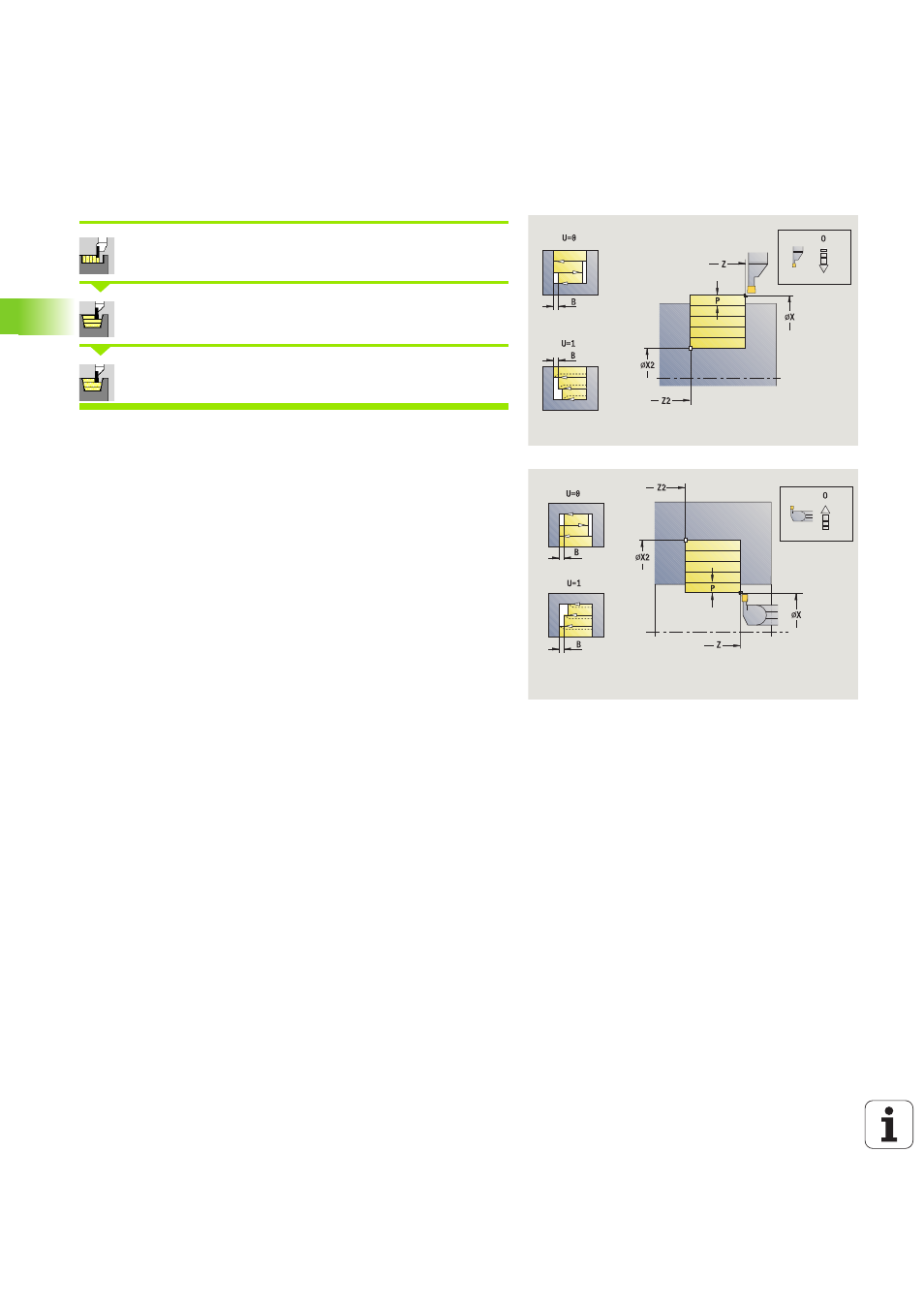

Прорезное точение радиальное
Выбрать «циклы прорезания»
Выбрать «прорезное точение»
Выберите Прорезное точение радиальное
Цикл выполняет снятие стружки с описанного через начальную
точку
и конечную точку контура прямоугольника.
Тип обработки для доступа к технологической базе данных:
прорезное точение
Параметры цикла
X, Z
Начальная точка
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
O
Подача врезки (по умолчанию: активная подача)
B
Ширина смещения (по умолчанию: 0)
U
Обработка точением в одном направлении (по
умолчанию: 0)
0: двунаправленная
1: однонаправленная
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
