Введение и основные положения
1.8 Размеры инструментов
Компенсация радиуса режущей кромки (сокр.
рус.: КРРК; сокр. нем.: SRK)
Токарные инструменты имеют при вершине инструмента
определенный радиус. Из-за этого при обработке конусов, фасок
и окружностей появляются неточности, которые MANUALplus
компенсирует с помощью коррекции радиуса кромки.
Запрограммированные траектории перемещения привязаны к
теоретической вершине режущей кромки S. В случае контуров, не
параллельных оси, появляются неточности.

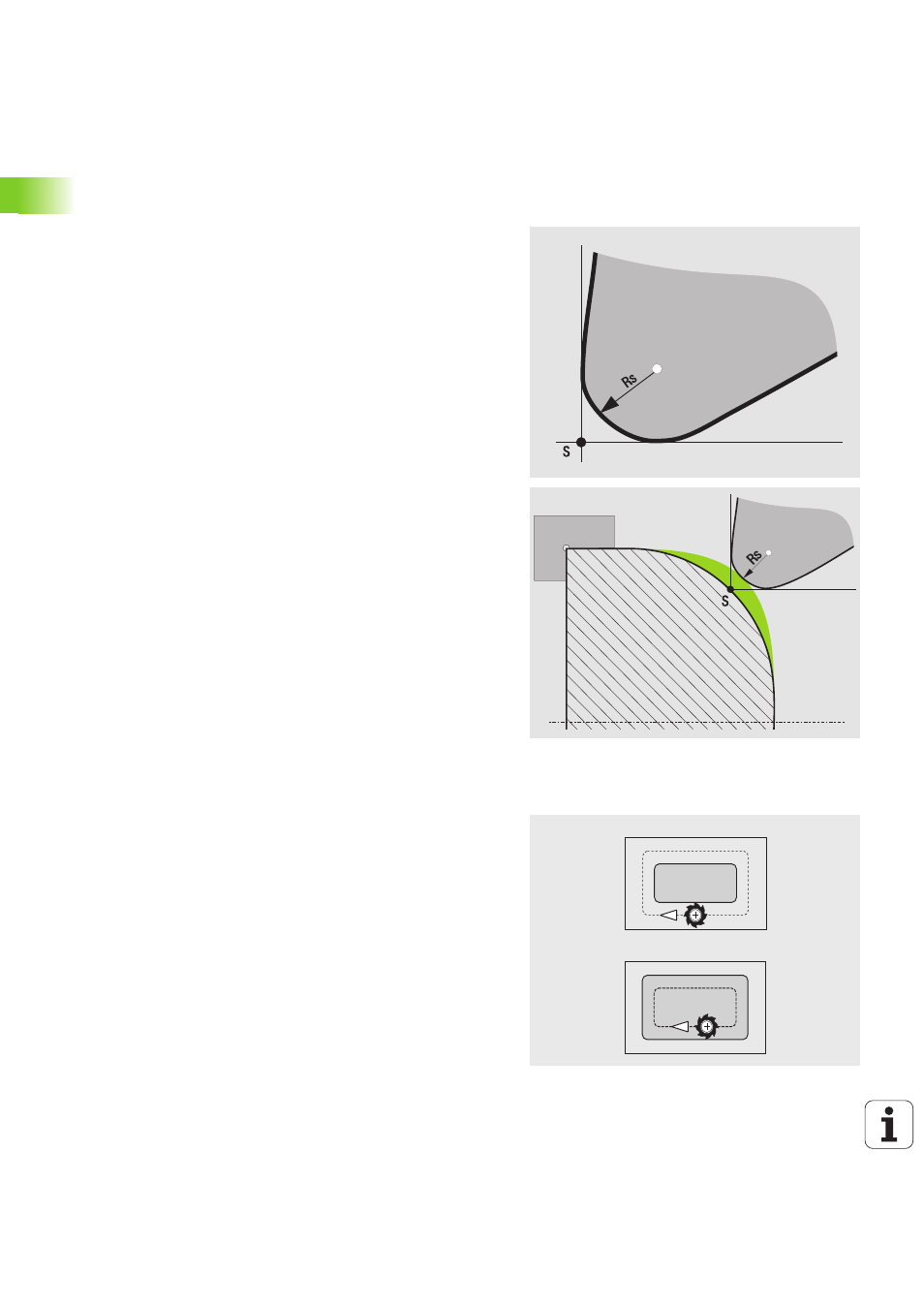

КРРК рассчитывает новый путь перемещения, эквидистанту, для
компенсации этой ошибки (см. рисунок).
MANUALplus рассчитывает КРРК при программировании циклов.
При smart.Turn- и DIN-программировании в циклах снятия стружки
КРРК тоже учитывается. При DIN-программировании с
отдельными путями КРРК можно включать/выключать.
Компенсация радиуса фрезы (сокр. рус.: КРФ;
сокр. нем: FRK)
При обработке фрезерованием внешний диаметр фрезы
является решающим при создании контура. Без КРФ центр фрезы
является базовой точкой. КРФ рассчитывает новый путь
перемещения, эквидистанту, для компенсации этой ошибки.
