HEIDENHAIN MANUALplus 620
407
5.8 Элементы конту
ра, контур точения

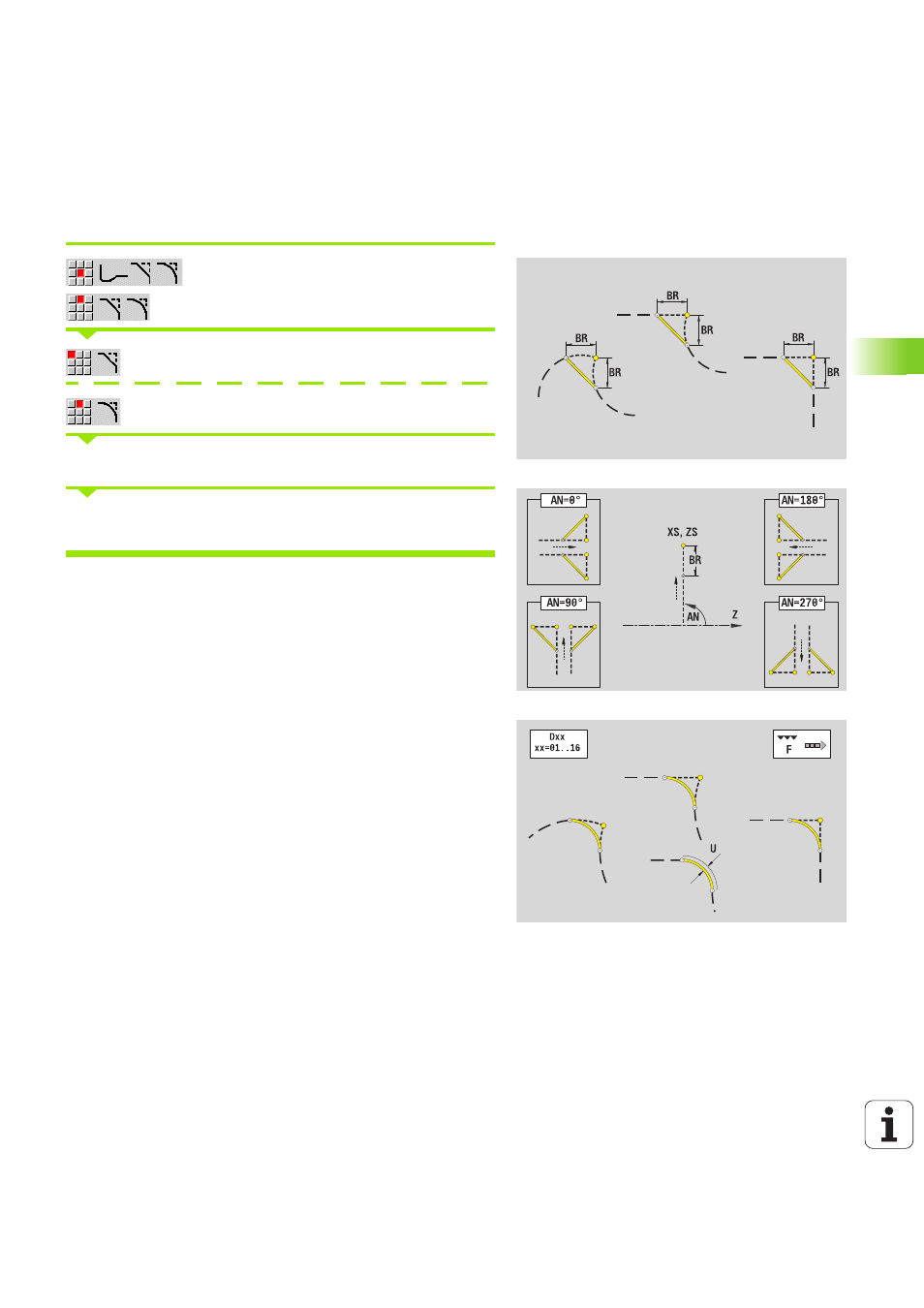

Элементы формы контура точения
Фаска/скругление
Выберите элементы формы
Выберите фаску
Выберите скругление
Введите Ширину фаски BR
или Радиус скругления BR.
Фаска/скругление в качестве первого элемента контура: введите
положение элемента AN
.
Фаски/скругления определяются на углах контура. "Угол контура"
- это точка пересечения вводящего и выводящего элемента
контура. Фаска/скругление могут быть рассчитаны лишь тогда,
когда известен выводящий элемент контура.
ICP интегрирует фаску/скругление в smart.Turn в базовый
элемент G1, G2 или G3.
Контур начинается фаской/скруглением: задайте позицию
"подразумеваемого угла" в качестве стартовой точки. Затем
выберите в качестве элемента формы фаску или скругление.
Поскольку "вводящий элемент контура" отсутствует, необходимо
определить с помощью Положения элемента AN однозначное
положение фаски/скругления.
Пример внешней фаски в начале контура: при "Положении
элемента AN=90" подразумеваемым вводным элементом
привязки является поперечный элемент в направлении +X (см.
рисунок).
ICP преобразует фаску/скругление в начале контура в линейный
или круговой элемент.
Параметр
BR
Ширина фаски/радиус скругления
AN
Положение элемента
U, F, D, FP: см. атрибуты обработкиСтраница 377
