398 ICP-программирование
5.5 Изменение ICP-контуров
Смещение контура
Выберите пункт меню Манипуляция. Меню
переключится в режим функций изменения и
удаления контуров.
Пункт меню Изменить ...
... Выберите элемент контура
Выберите изменяемый элемент контура
Предоставьте выбранный элемент контура для
изменения
Введите новую "точку старта" эталонного элемента
Скопируйте новую "точку старта" (= новую
позицию) – MANUALplus отобразит "смещенный
контур"
Примите контур в новой позиции.

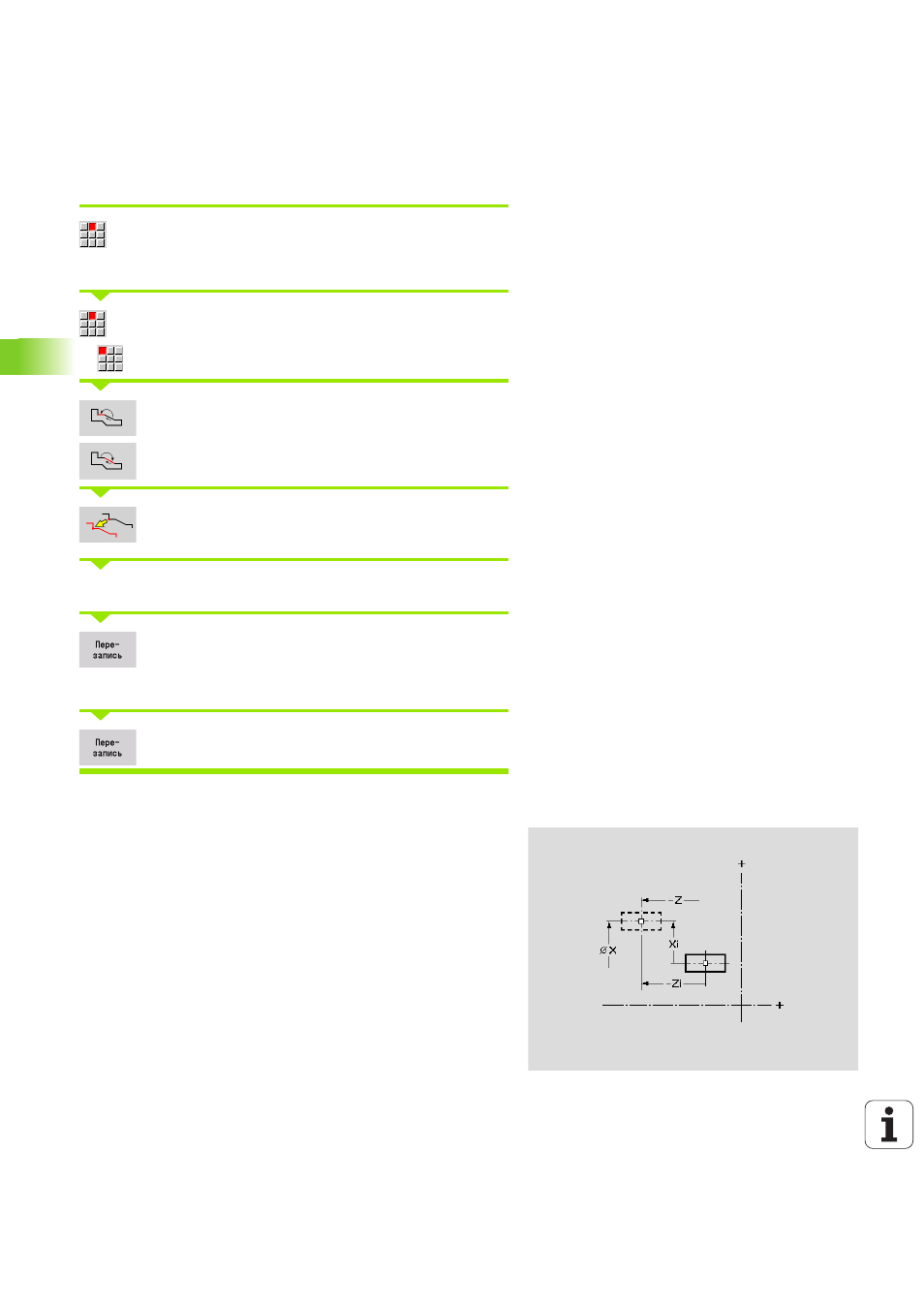

Преобразования – смещение
С помощью этой функции можно сместить контур полностью или
инкрементно..
Параметр
X
Целевая точка
Z Целевая точка
Xi Целевая точка – в инкрементах
Zi
Целевая точка – в инкрементах
H Оригинально (только для контуров оси C):
 0: Удаление: оригинальный контур удаляется
 1: Копирование: оригинальный контур сохраняется
ID Название контура (только для контуров оси C)
