410 ICP-программирование
5.8 Элементы конту
ра, контур точения

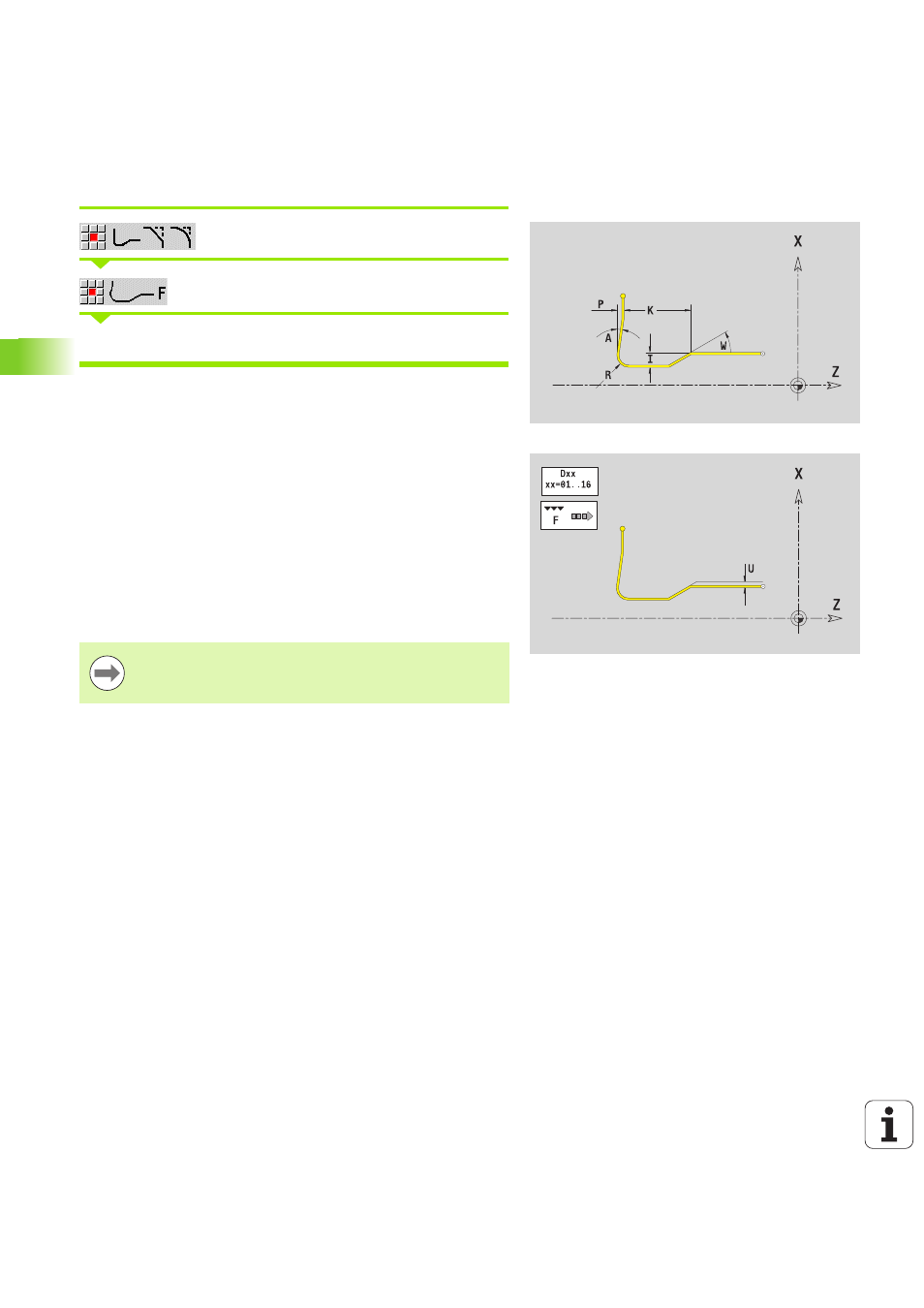

Выточка DIN 509 F
Выберите элементы формы
Выберите выточку DIN 509 F
Введите параметры выточки
ICP генерирует в smart.Turn G25.
Незаданные параметры определяются MANUALplus на
основании диаметра из таблицы норм (см. “DIN 509 Е– параметры
выточки” на странице 624).
Параметр
I
Глубина выточки (размер радиуса) (по умолчанию: из
таблицы норм)
K Длина выточки (по умолчанию: таблица норм)
R Радиус выточки (по умолчанию: таблица норм)
W Угол выточки (по умолчанию: таблица норм)
P Глубина плоскости (по умолчанию: таблица норм)
A Поперечный угол (по умолчанию: таблица норм)
U, F, D, FP: см. атрибуты обработкиСтраница 377
Выточки могут программироваться только между
двумя линейными элементами. Один из двух линейных
элементов должен быть параллельным оси X.
