ICP-программирование
5.13 Контуры поверхности
образующей в sm
art.Turn
Отверстие на боковой поверхности
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Нарезание резьбы
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
(–1*BT).
G310 с параметрами отверстия.
G309.

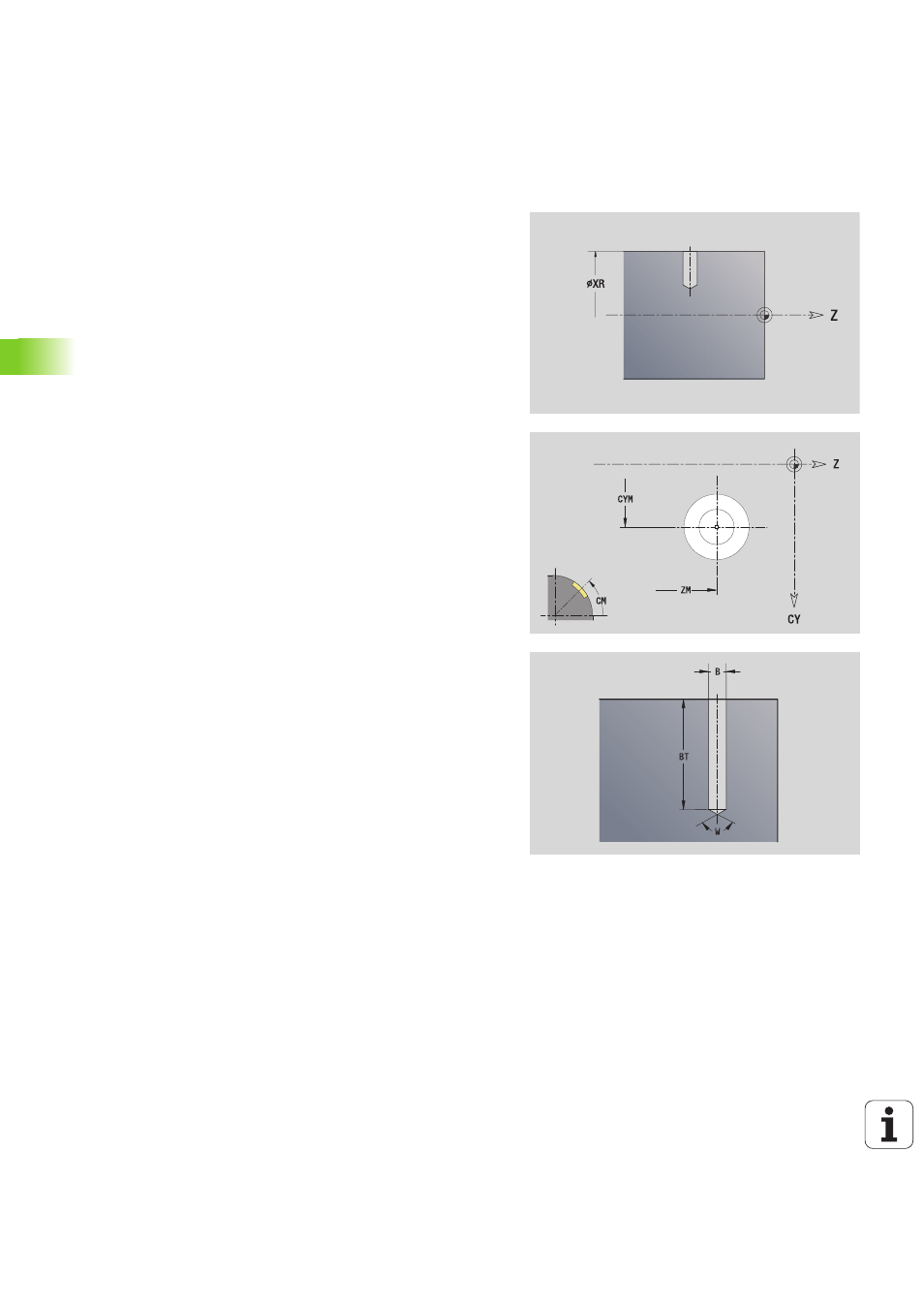

Исходные данные отверстия
ID
Имя контура
XR
Диаметр привязки
Параметр отверстия
Z
Центр отверстия
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT
Глубина
W
Угол
Зенкование
R
Диаметр
U
Глубина
E
Угол зенкования
Нарезание резьбы
GD
Диаметр
GT
Глубина
K
Длина выхода
F
Шаг резьбы
GA
Вид резьбы (правая/левая резьба)
0: правая резьба
1: левая резьба
