HEIDENHAIN MANUALplus 620 451
5.14 Контуры в плоскости XY

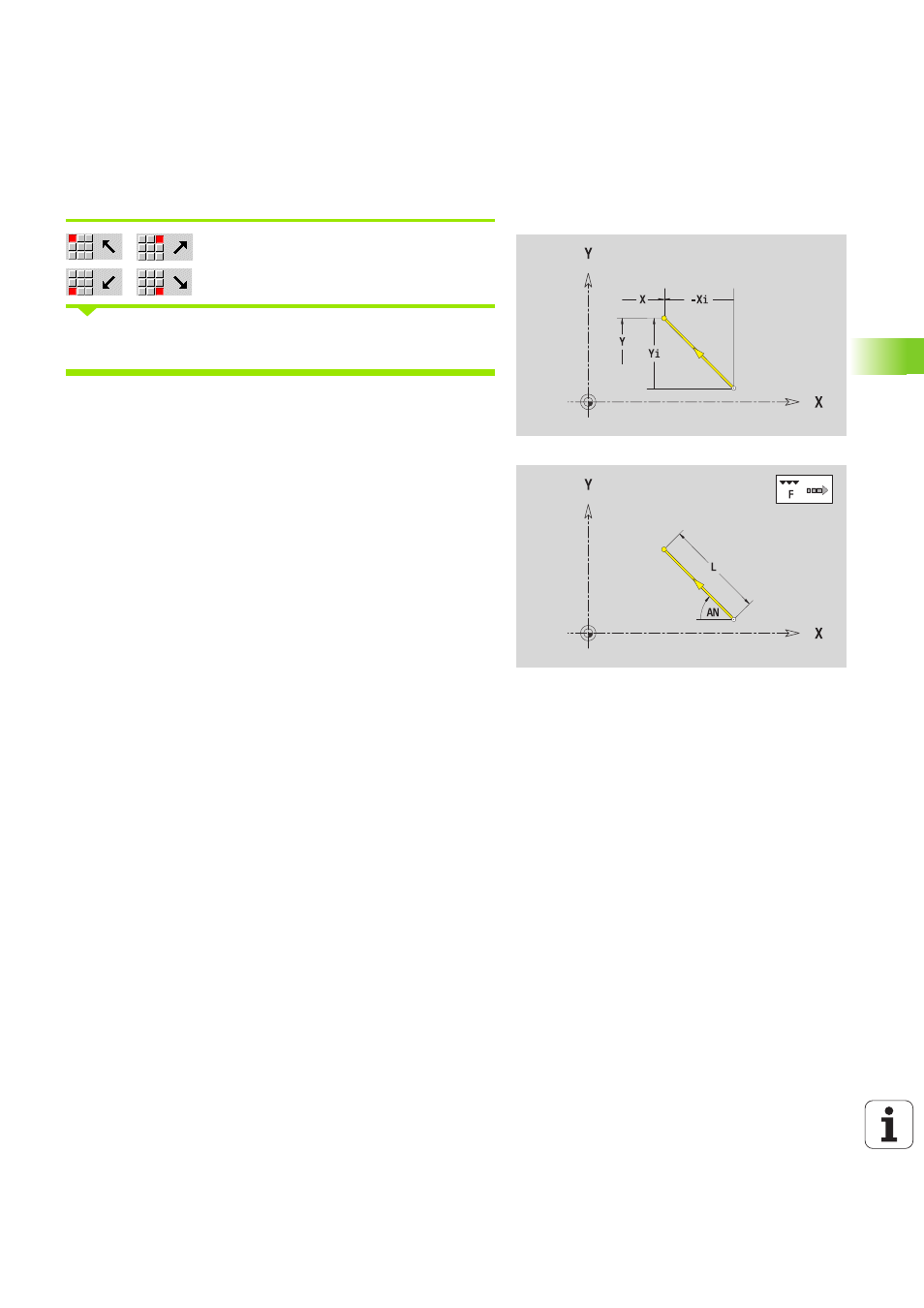

Линия под углом XY-плоскости
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G171.
Параметр
X, Y
Целевая точка
Xi, Yi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W Целевая точка, полярная – угол
P Целевая точка, полярные координаты
AN Угол к оси X (направление угла: см. вспомогательный
рисунок)
L Длина линии
ANn Угол к последующему элементу
ANp Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 377
