292
программирование циклов
4.6 Циклы резьбы и выточки

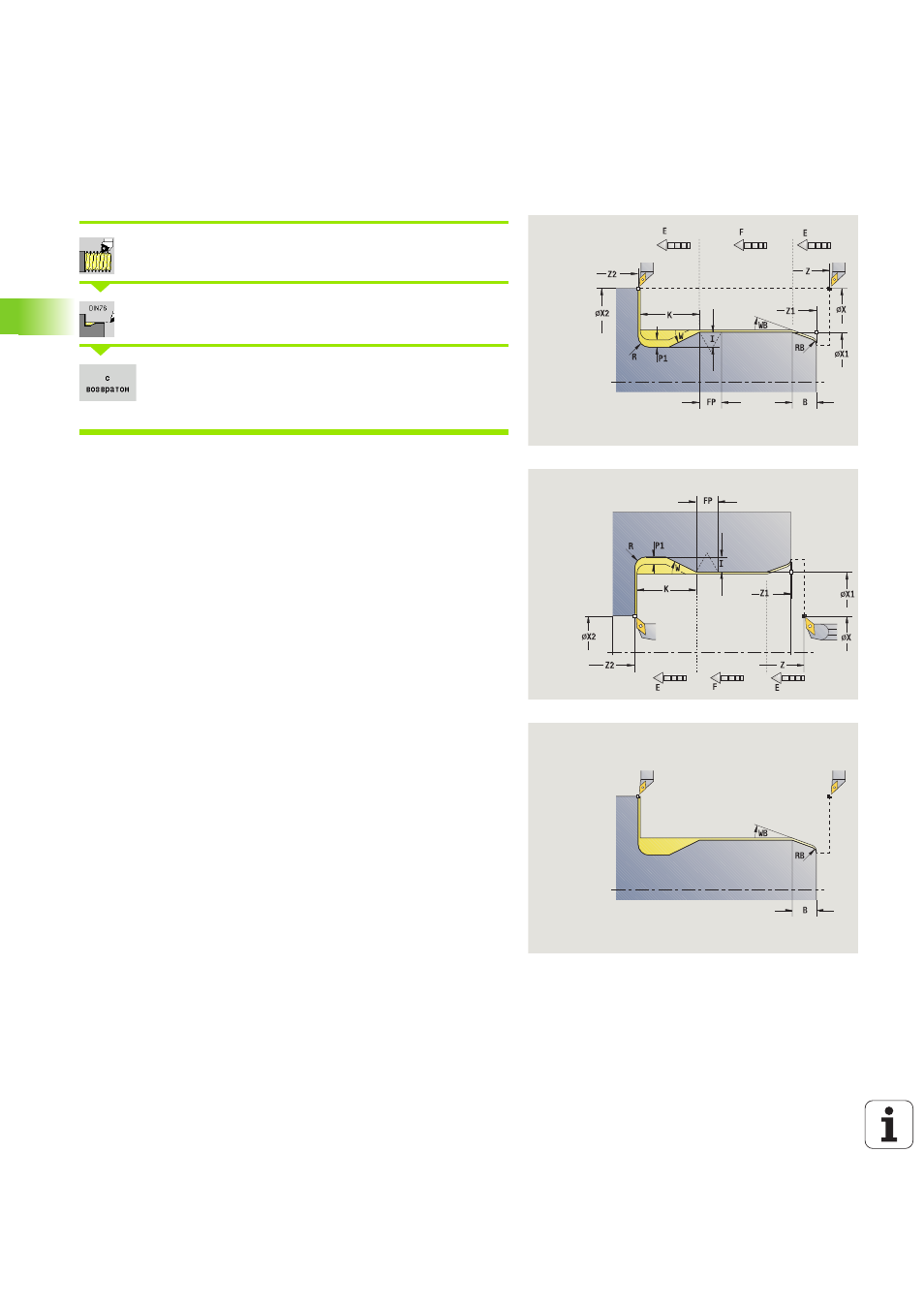

Выточка DIN 76
Выбрать «нарезание резьбы»
Выберите выточку DIN 76
Выкл.: инструмент останавливается в конце
цикла
Вкл.: инструмент возвращается к точке старта
Цикл изготавливает выточку резьбы DIN 76, надрез резьбы,
выносной цилиндр и примыкающую поперечную плоскость.
Надрез резьбы производится, если вводится длина надреза
цилиндра
или радиус надреза.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Стартовая точка цилиндра
X2, Z2
Конечная точка плоская поверхность
FP
Шаг резьбы (по умолчанию: из таблицы норм)
E
Уменьшенная подача для врезания и надреза
цилиндра (по умолчанию: подача F)
I
Глубина выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм)
R
Радиус выточки в обоих углах выточки (по умолчанию:
из таблицы норм)
P1
Припуск выточки
Значение не введено: обработка за один проход
P\>0: разделение на предобточку и чистовую
обточку. "P" – припуск длины, поперечный припуск
всегда составляет 0,1 мм.
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
