HEIDENHAIN MANUALplus 620
53
2.2 M
ANUALplusДисплей

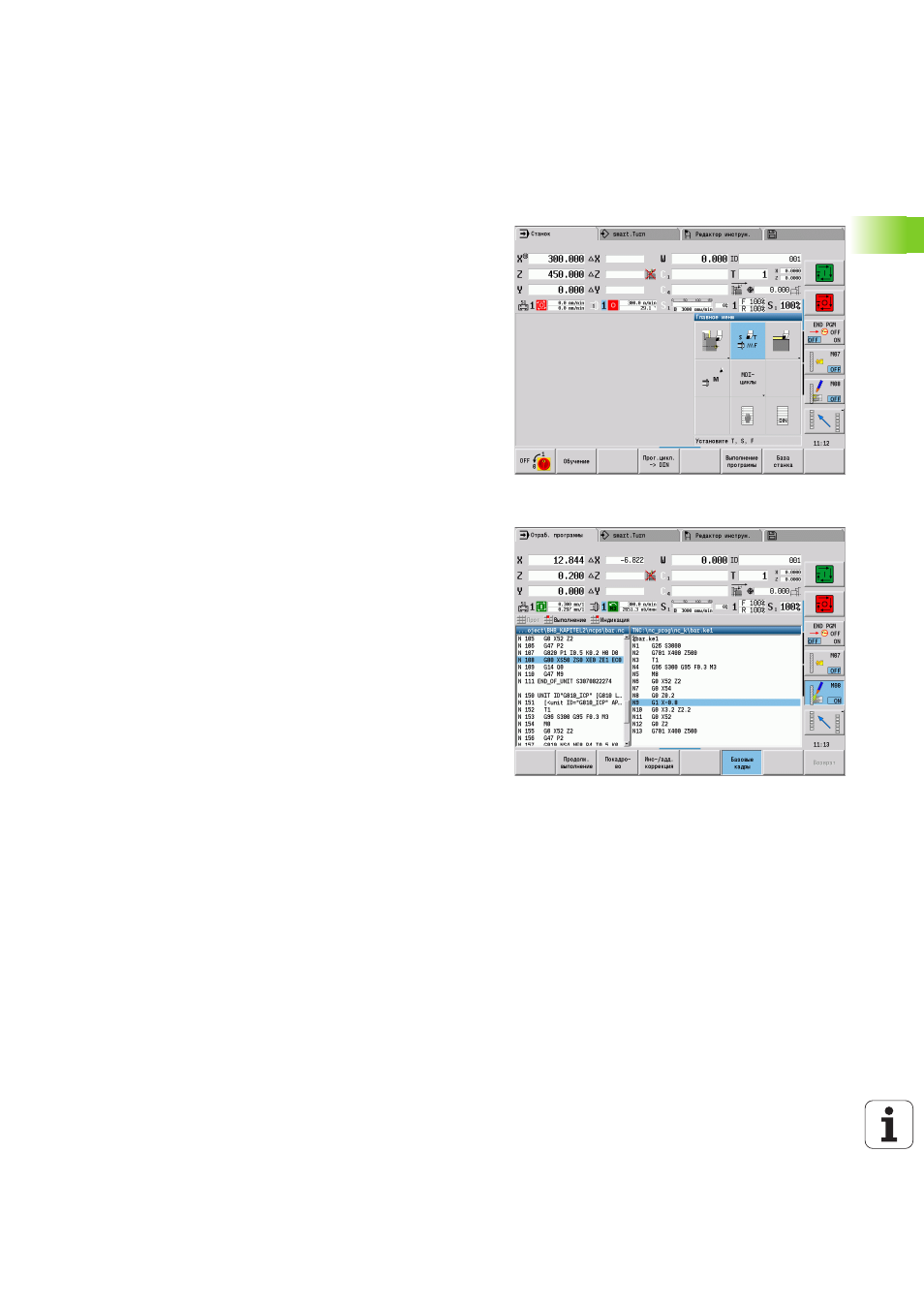

2.2 MANUALplusДисплей
MANUALplus выводит отображаемую информацию в окнах.
Некоторые окна появляются только при необходимости,
например, во время ввода данных.
Дополнительно на экране отображается Строка режимов работы,
значения клавиш Softkey и значения клавиш Softkey PLC.
Отображаемые значения клавиш Softkey соответствуют
расположенным внизу кнопкам Softkey.
Строка режимов работы
В строке режимов работы (у верхнего края экрана) отображаются
закладки четырех рабочих режимов, а также активные
подрежимы.
Индикация станка
Поле отображения станка (под строкой режимов работы)
настраивается. Здесь отображается вся важная информация по
позициям осей, величинам подачи, частотам вращения и
инструментам.
Другие используемые окна:
Окно списков и программ
Отображение списков программ, инструментов, параметров и
т.д. Навигация по списку и выбор компонентов для обработки
осуществляется с помощью клавиш курсора.
Окно меню
Отображение символов меню. Это окно отображается на экране
только в режимах работы "Задание параметров" и "Ручное
управление".
Окно ввода параметров/диалоговое окно
Для ввода параметров цикла, ICP-элемента, DIN-команды и т.д.
Просмотр, удаление или изменение существующих данных
осуществляется в диалоговом окне.
Вспомогательное изображение
На вспомогательном изображении поясняется ввод данных
(параметры цикла, данные инструмента и т.д.). С помощью
кнопки с кольцом
(у левого края экрана) осуществляется
навигация по вспомогательным изображениям для внешней
или внутренней обработки (только программирование циклов).
Окно моделирования
Циклы, программы циклов и программы DIN проверяются через
графическое изображение отрезков контура и моделирование
перемещений инструмента.
Отображение ICP-контура
Отображение контура во время ICP-программирования.
Окно редактора DIN
Отображение DIN-программы во время DIN-программирования.
Окно ошибок
Отображение появившихся ошибок и предупреждений.
