Страница 422
422
ICP-программирование
5.10 Элементы конт
ура, образующая

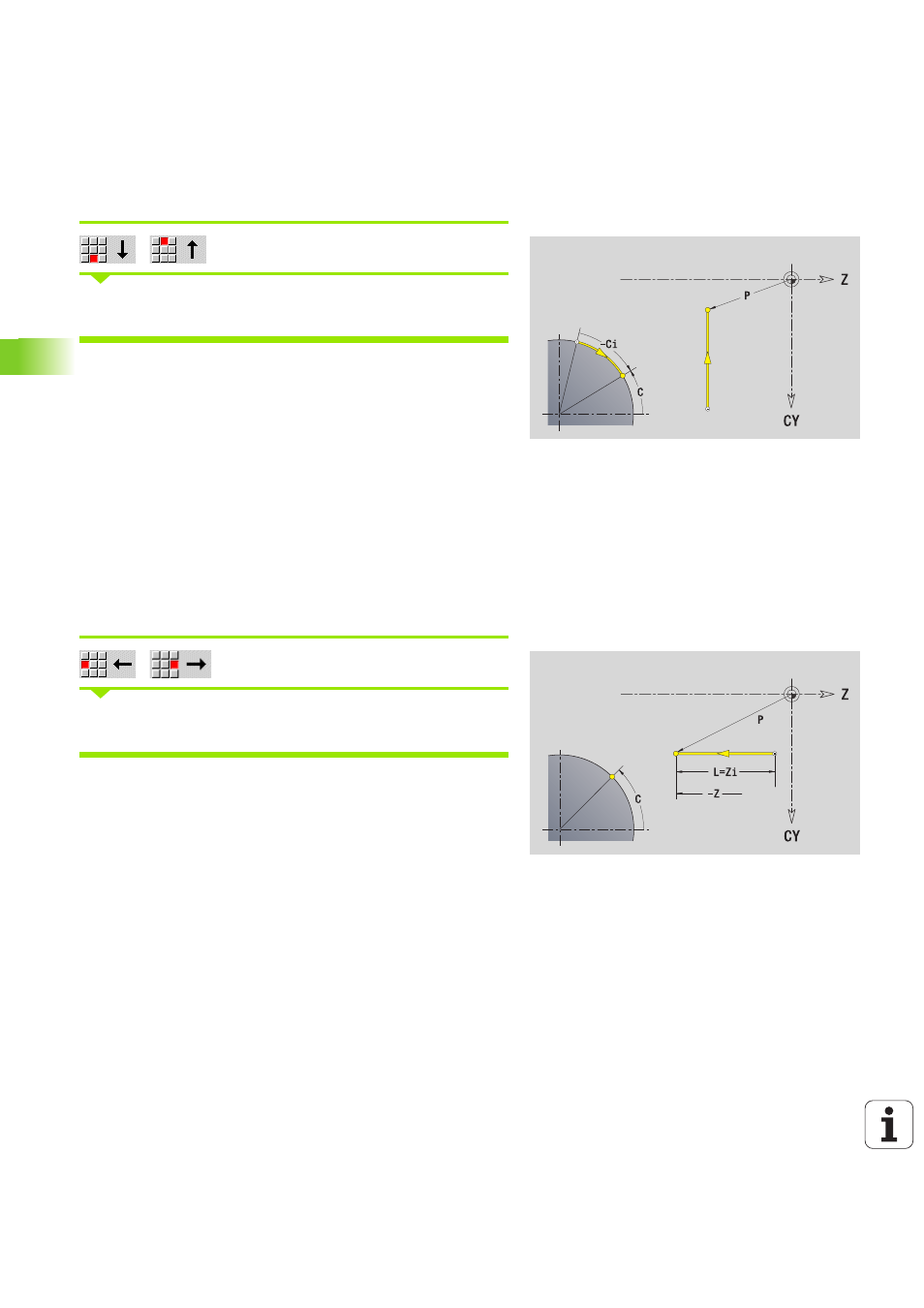

Вертикальные линии на образующей
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G111.
Горизонтальные линии на образующей
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G111.
Параметр
CY
Целевая точка как размер отрезка (привязка: диаметр XS)
CYi
Целевая точка инкрементальная как размер отрезка
(привязка: диаметр XS)
P
Целевая точка как полярный радиус
C
Целевая точка, полярная – угол
Ci
Целевая точка, инкрементальная, полярные
координаты - угол
L
Длина линии
F: см. Атрибуты обработки Страница 377
Параметр
Z
Целевая точка
Zi
Целевая точка, инкрементальная
P
Целевая точка как полярный радиус
L
Длина линии
F: см. Атрибуты обработки Страница 377
