480
ICP-программирование
5.15 Контуры плоскости YZ

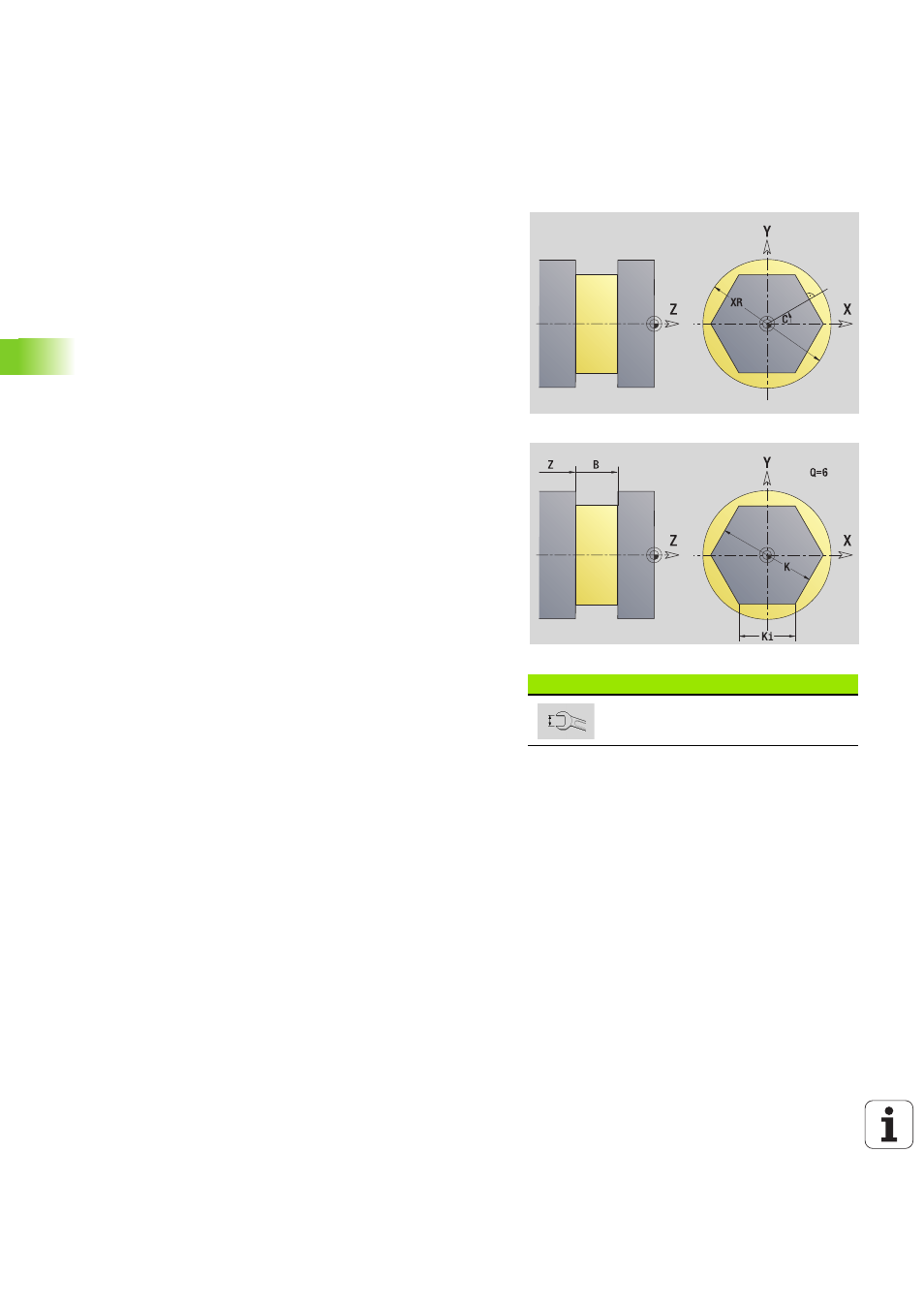

Многогранные поверхности YZ-плоскости
Функция определяет поверхности многогранника на плоскости YZ.
Переключение между длиной грани (Ki) и размером под ключ (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный диаметр XR
можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметром "Имя контура".
G487 с параметрами многогранника.
G309.
Клавиша Softkey
Переключает поле на ввод размера
под ключ К.
Исходные данные многогранника
ID
Имя контура
C
Угол шпинделя (угловое положение перпендикуляра к
поверхности)
XR
Диаметр привязки
Параметры многогранника
Z
Отсчетная грань
Q
Количество поверхностей (Q\>=2)
K
Раствор ключа
Ki
Длина грани
B
Ширина (привязка: эталонный размер ZR)
B<0: поверхность в отрицательном направлении Z
B\>0: поверхность в положительном направлении Z
