Графическое моделирование

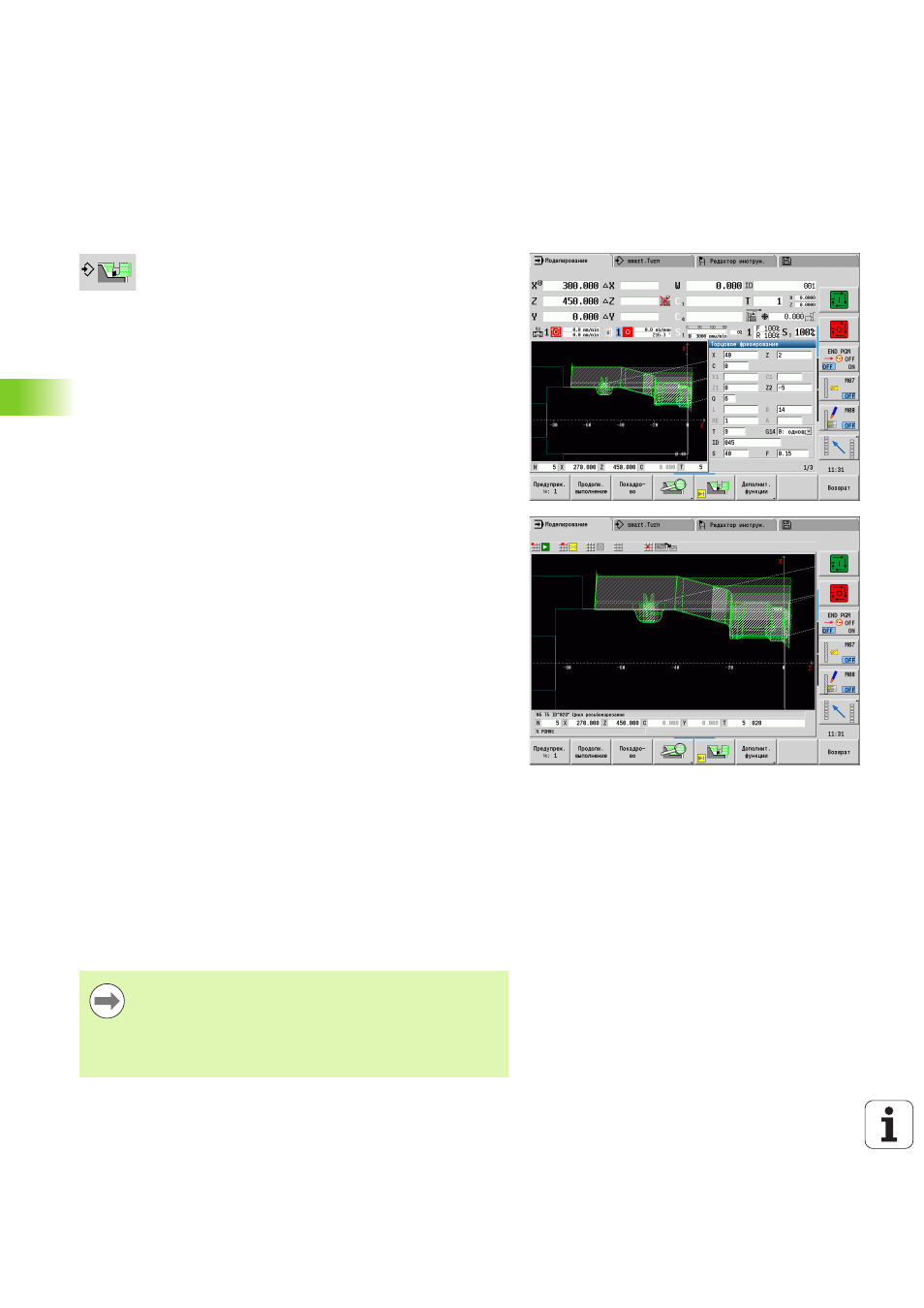

6.1 Режим работы "Моделирование"
6.1 Режим работы
"Моделирование"
С помощью этой Softkey графическое моделирование
вызывается из следующих режимов работы:
smart.Turn
Отработка программы
Задание параметров
ручное управление (циклы)
При вызове моделирования из режима smart.Turn открывается
большое окно моделирования и загружается выбранная
программа. Если функция моделирования запускается из
режимов работы станка, то открывается малое окно
моделирования или последнее выбранное оператором окно.
Большое окно моделирования
Строка меню для управления моделированием с помощью
цифровой клавиатуры
Окно моделирования: отображение заготовки и перемещений
инструмента. Функция моделирования поддерживает
одновременное отображение нескольких видов просмотра в
окне моделирования. В окне выбора дополнительных функций
выберите следующие виды просмотра:
XZ-Вид (вид токарной обработки)
XC-Вид (вид с торца)
ZC-Вид (поверхность образующей)
YZ-Вид (для операций обработки с помощью оси Y)
Отображения:
NC-исходный кадр
Номер NC-кадра, значения позиции и информация о
инструменте
Имя NC-программы
Малое окно моделирования:
При моделировании программ циклов отображение станка и
диалог по циклам не перекрываются.
В режиме работы smart.Turn отображение станка не
перекрывается.
С помощью Softkey можно установить следующие виды
просмотра:
XZ-Вид (вид токарной обработки)
XC-Вид (вид с торца)
ZC-Вид (развертка поверхности образующей)
В режимах работы "Отработка программы", "Задание
параметров" и "Ручное управление" функция
моделирования запускается автоматически с текущей
программой. В режиме smart.Turn загружается только
программа. Запуск моделирования осуществляется с
помощью Softkey.
