294 программирование циклов
4.6 Циклы резьбы и выточки

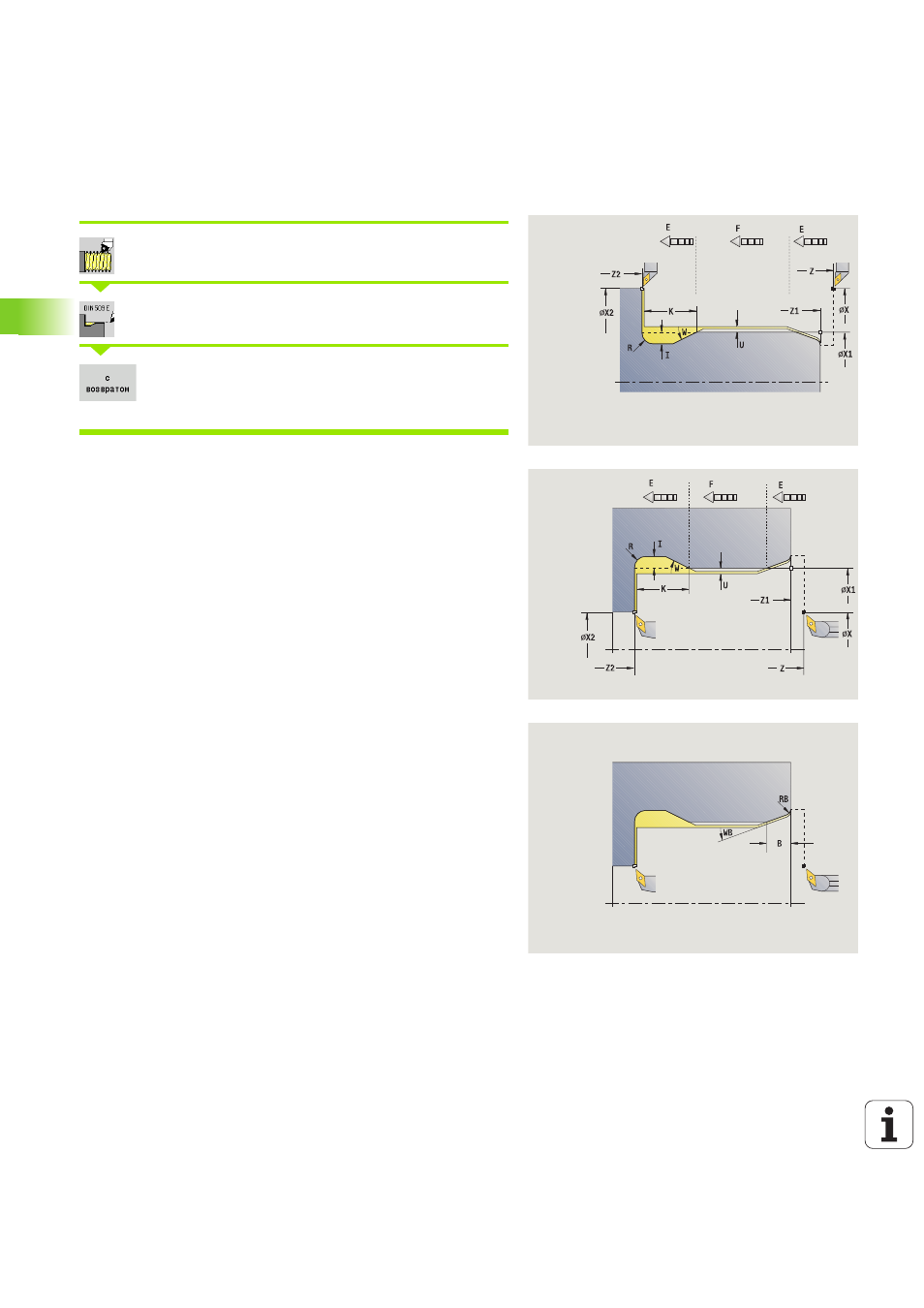

Выточка по DIN 509 E
Выбрать «нарезание резьбы»
Выберите выточку DIN 509 Е
 Выкл.: инструмент останавливается в конце
цикла
 Вкл.: инструмент возвращается к точке старта
Цикл изготавливает выточку резьбы DIN 509 формы Е, надрез
цилиндра, выносной цилиндр и примыкающую поперечную
плоскость. Для участка цилиндра вы можете определить
шлифовальный припуск. Надрез цилиндра производится, если вы
задаете длину надреза цилиндра или радиус надреза.
Параметры цикла
X, Z
Начальная точка
X1, Z1 Стартовая точка цилиндра
X2, Z2 Конечная точка плоская поверхность
U Припуск шлифования для области цилиндра (по
умолчанию: 0)
E Уменьшенная подача для врезания и надреза
цилиндра (по умолчанию: подача F)
I Глубина выточки (по умолчанию: таблица норм)
K Длина выточки (по умолчанию: таблица норм)
W Угол выточки (по умолчанию: таблица норм)
R Радиус выточки в обоих углах выточки (по умолчанию:
из таблицы норм)
G14 Точка смены инструмента (смотри страница 140)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
B Длина надреза цилиндра (по умолчанию: без надреза
резьбы)
WB Угол надреза (по умолчанию: 45 °)
RB Радиус надреза (по умолчанию: значение не введено =
нет элемента): положительное значение = радиус
надреза, отрицательное значение = фаска
G47 Безопасное расстояние (смотри страница 140) –
рассчитывается только в режиме "с возвратом"
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
