HEIDENHAIN MANUALplus 620
329
4.8 Циклы фрезерования
Отработка цикла
1 включает ось C и позиционирует на ускоренном ходу на «угол
шпинделя C»
(только в режиме «снятия текущей позиции»)
2 рассчитывает распределение проходов (подвод на плоскости
фрезерования, подводы на глубину фрезерования)
Фрезерование контура:
3 перемещается в зависимости от «радиуса входа R» и
подводится для первой плоскости фрезерования
4 фрезерует плоскость
5 подводится для следующей плоскости фрезерования
6 повторяет 5...6, пока не будет достигнута глубина
фрезерования
Подсказки к параметрам/функциям:
Фрезерование контура или кармана: задается с
помощью Коэффициента перекрытия U.
Направление фрезерования: зависит от
направления фрезерования H
и направления
вращения фрезы (siehe „Направление хода фрезы
при фрезеровании контуров” auf Seite 345).
Компенсация радиуса фрезы: осуществляется
(кроме фрезерования контура с JK=0).
Подвод и отвод: при замкнутых контурах стартовой
точкой первого элемента (в прямоугольниках более
длинный элемент) является позиция подвода/
отвода. Выполняется ли подвод по прямой или по
дуге, зависит от радиуса подвода R.
Подсказки к параметрам/функциям:

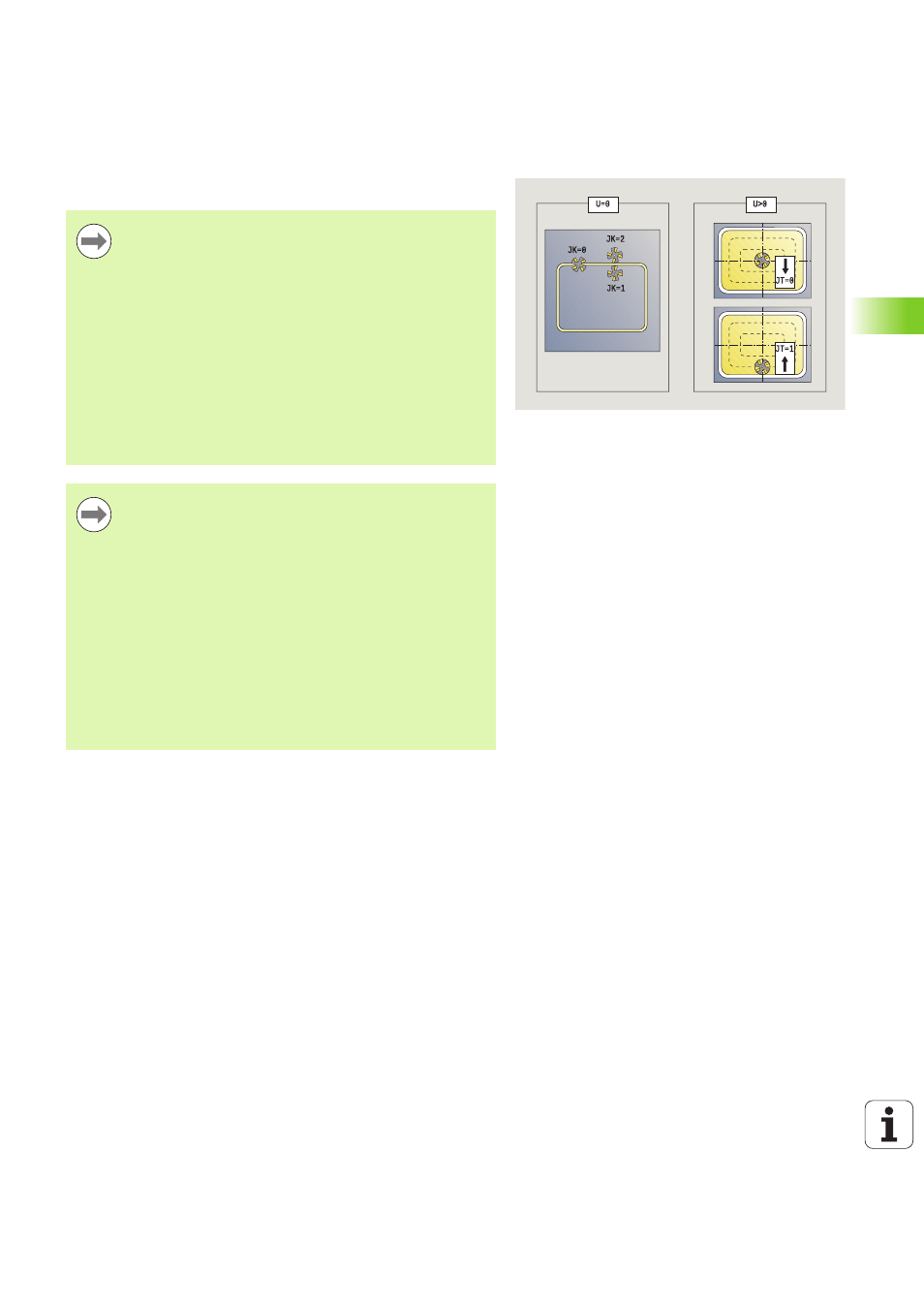

Фрезерование контура JK
задает условие, следует
ли фрезе работать на контуре (центр фрезы на
контуре) или на внутренней/внешней стороне
контура. При открытых контурах работа
производится в направлении изготовления контура.
JK
определяет влево или вправо осуществляется
подвод контура.
Фрезерование карманов – черновая обработка
(O=0): при помощи JT задается, фрезеруется карман
изнутри наружу или наоборот.
Фрезерование кармана – чистовая обработка (O=1):
сначала фрезеруются края кармана, а потом дно
кармана. Задайте при помощи JT, фрезеруется ли
дно кармана изнутри наружу или наоборот.
