414 ICP-программирование
5.9 Элементы контура, торцовая поверхность
5.9 Элементы контура, торцовая
поверхность
С помощью "Элементов контура торцовой поверхности"
создаются сложные контуры фрезерования.
 Режим циклов: контуры осевых ICP-циклов фрезерования
 smart.Turn: контуры для обработки с помощью оси С
Размеры элементов контура торцовой поверхности задаются в
декартовой или полярной системе координат. Переключение
осуществляется с помощью Softkey (см. таблицу). Для
определения точки можно совместно использовать декартовы и
полярные координаты.

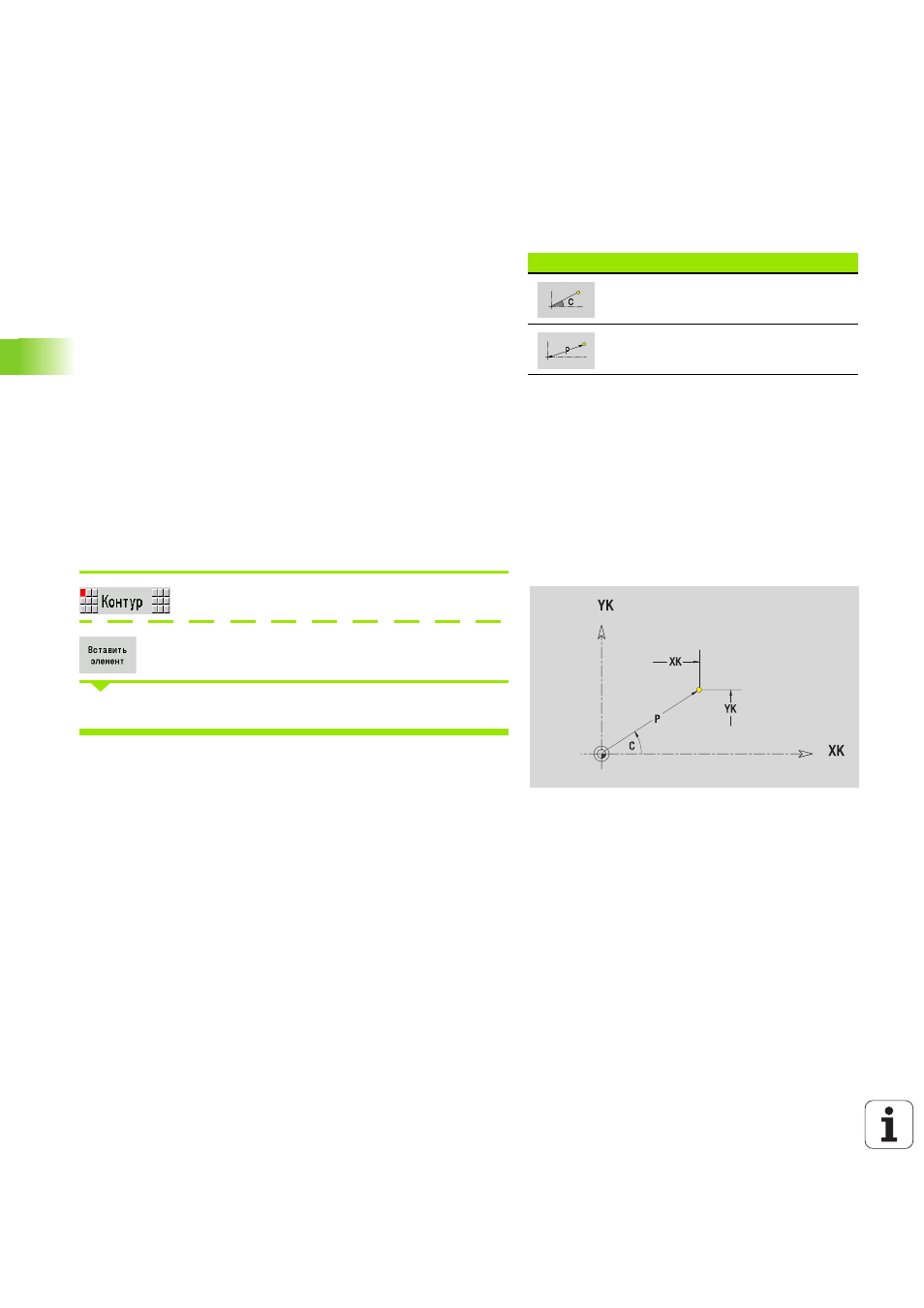

Стартовая точка, контур торцовой поверхности
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод точки старта возможен
только в первом элементе контура. В последующих элементах
контура точка старта получается из предыдущего элемента
контура.
Нажмите кнопку меню Контур
Нажмите Softkey Добавить элемент
Определение стартовой точки
Softkey полярных координат
Переключает поле на ввод угла C.
Переключает поле на ввод радиуса
P .
Параметры для определения стартовой точки
XKS,
YKS
Стартовая точка контура
C Стартовая точка контура, полярная (угол)
P Стартовая точка контура, полярная (радиус)
HC Свойства сверления/фрезерования:
 1: Фрезерование контура
 2: Фрезерование карманов
 3: Фрезерование поверхности
 4: Зачистка
 5: Гравировка
 6: Фрезерование контура и удаление грата
 7: Фрезерование карманов и удаление грата
 14: не обрабатывать
