HEIDENHAIN MANUALplus 620 341
4.8 Циклы фрезерования
Тип обработки для доступа к базе технологических данных:
фрезерование

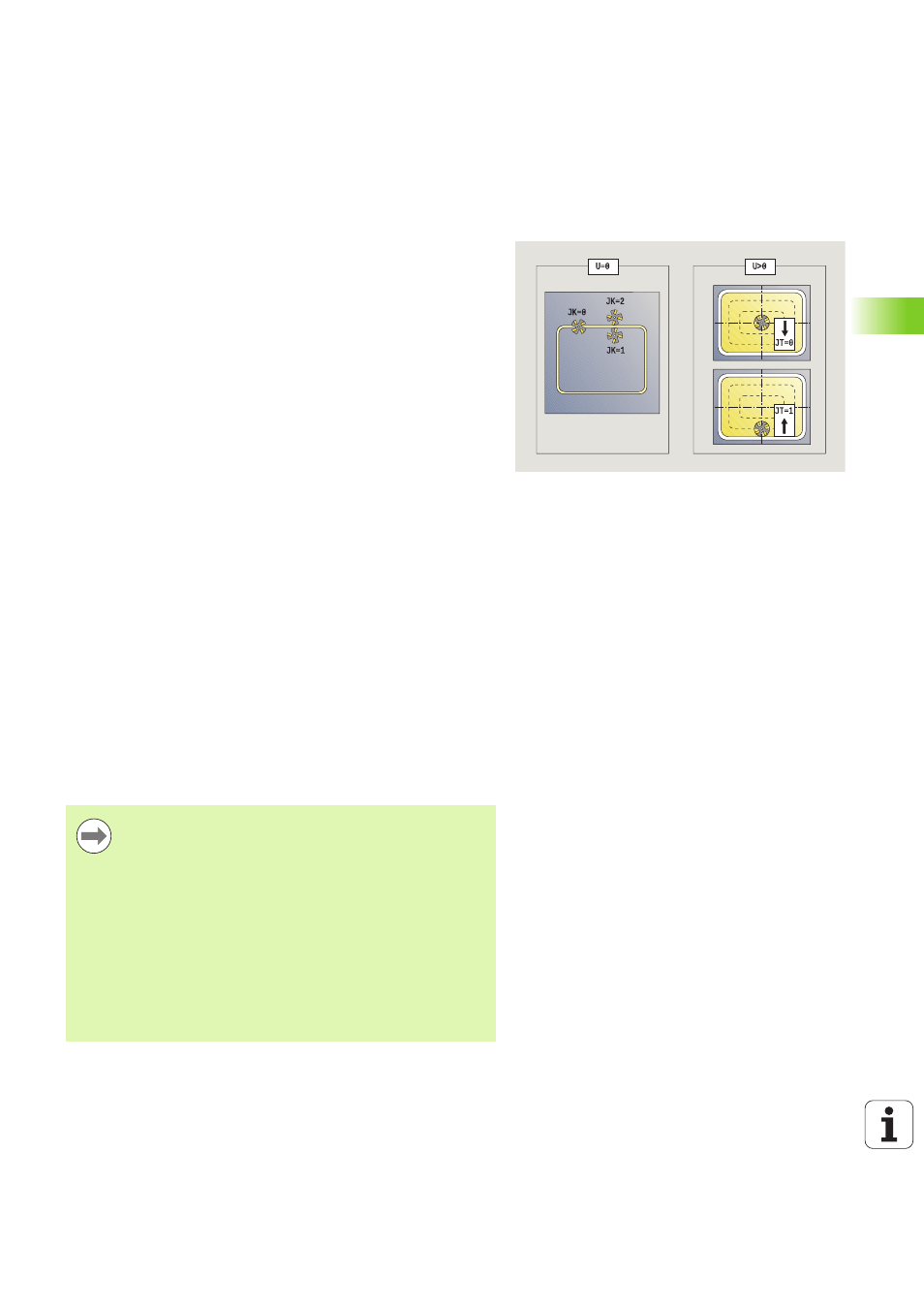

JT Фрезерование карманов (ввод обрабатывается только
при фрезеровании карманов)
 0: изнутри наружу
 1: снаружи внутрь
R Радиус подвода: радиус дуги подвода/отвода (по
умолчанию:0)
 R=0: подвод к элементу контура выполняется
непосредственно; подача к точке подвода над
плоскостью фрезерования – потом
перпендикулярный подвод на глубину
 R\>0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
 R\<0 для внутренних углов: фреза перемещается по
дуге подвода/отвода, плавно прилегающей к
элементу контура
 R\<0 для внешних углов: длина линейного элемента
входа/выхода, элемент контура наезжает/
проезжается по касательной
RB Плоскость возврата
SCI Безопасное расстояние в плоскости обработки
SCK Безопасное расстояние в направлении
врезания(смотри страница 140)
BG Ширина фаски для снятия грата
JG Диаметр предварительной обработки.
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
Подсказки к параметрам/функциям:
 Фрезерование контура или кармана: задается с
помощью Коэффициента перекрытия U.
 Направление фрезерования: зависит от
направления фрезерования H и направления
вращения фрезы (siehe „Направление хода фрезы
при фрезеровании контуров” auf Seite 345).
 Компенсация радиуса фрезы: осуществляется
(кроме фрезерования контура с JK=0).
 Подвод и отвод: при замкнутых контурах стартовой
точкой первого элемента (в прямоугольниках более
длинный элемент) является позиция подвода/
отвода. Выполняется ли подвод по прямой или по
дуге, зависит от радиуса подвода R.
