HEIDENHAIN MANUALplus 620
265
4.5 Циклы прорезки

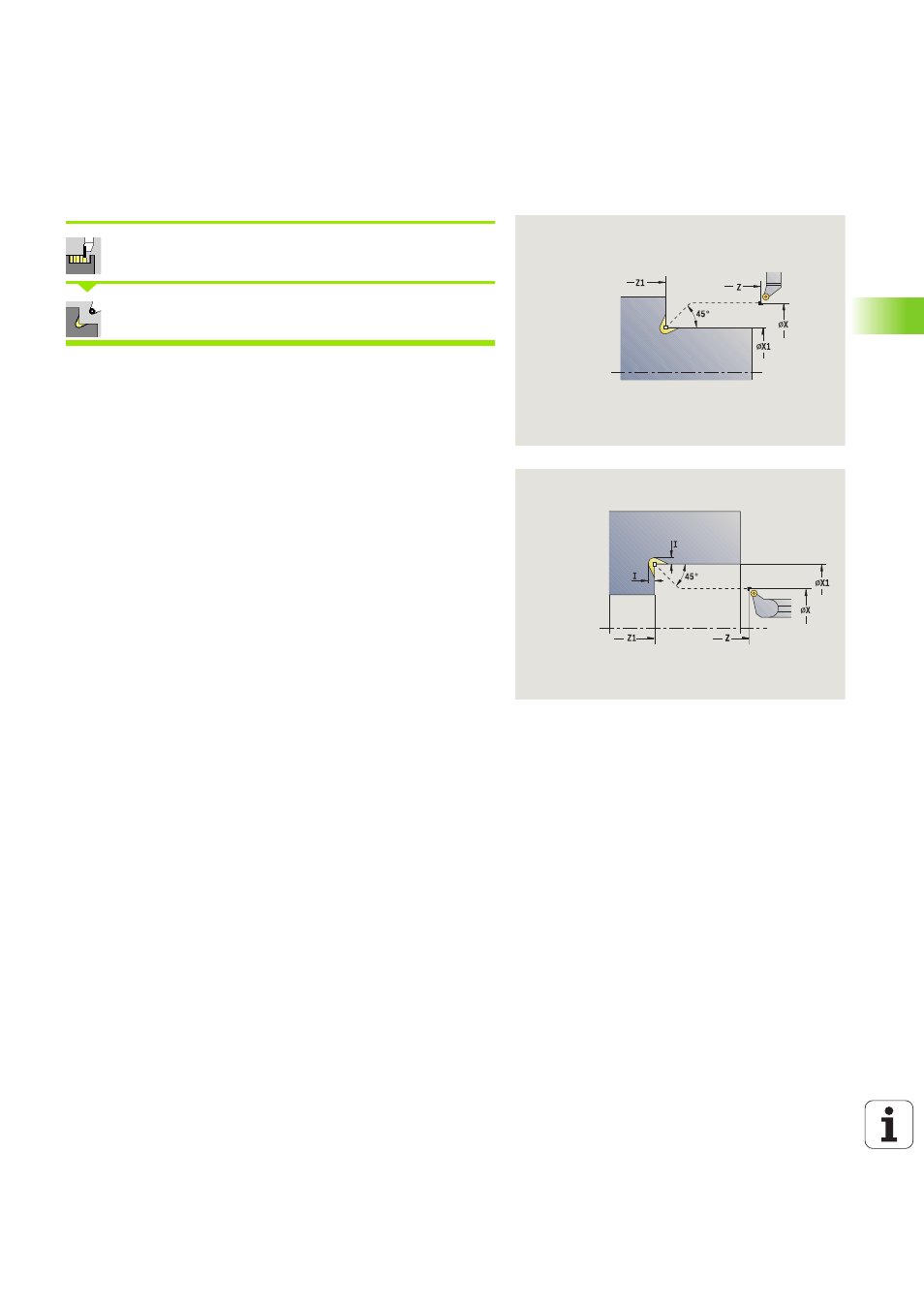

Выточка формы K
Выбрать «циклы прорезания»
Выбрать «выточка формы K»
Созданная форма контура зависит от используемого
инструмента, так как выполняется только один линейный проход
под углом 45°.
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 перемещается на ускоренном ходу под углом 45° на
«безопасное расстояние» перед «угловой точкой контура X1,
Z1»
2 врезается на «глубину выточки I»
3 возврат инструмента по той же траектории обратно в
начальную точку
4 подвод в соответствии с настройкой G14 к точке смены
инструмента
Параметры цикла
X, Z
Начальная точка
X1, Z1
Угловая точка контура
I
Глубина выточки
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
