HEIDENHAIN MANUALplus 620 299
4.6 Циклы резьбы и выточки

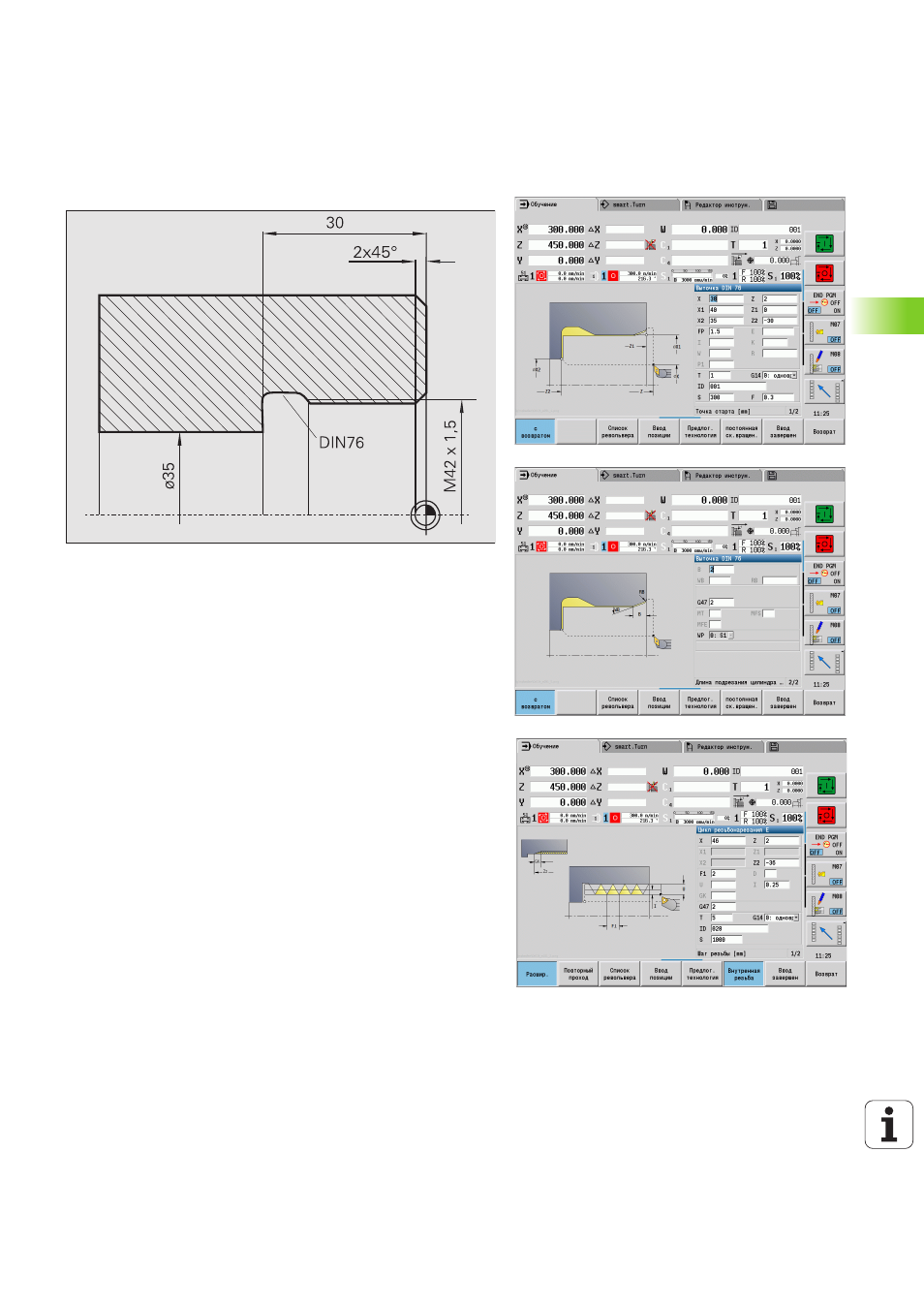

Внутренняя резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
!-й шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
MANUALplus определяет параметры выточки из таблицы норм.
При надрезе резьбы предварительно задается только ширина
фаски. Угол 45° является значением по умолчанию для угла
надреза WB .
Данные инструмента
 Токарный инструмент (для внутренней обработки)
 TO = 7 – Ориентация инструмента
 A = 93° – установочный угол
 B = 55° – угол при вершине
2-й шаг
Цикл нарезания резьбы (продольно) в расширенном режиме
нарезает резьбу. Шаг резьбы задается заранее, MANUALplus
берет остальные значения из таблицы норм.
Обратите внимание на положение Softkey внутренняя резьба.
Данные инструмента
 Инструменты для нарезания резьбы (для внутренней
обработки)
 TO = 7 – Ориентация инструмента
