376 ICP-программирование
5.1 Контуры ICP
5.1 Контуры ICP

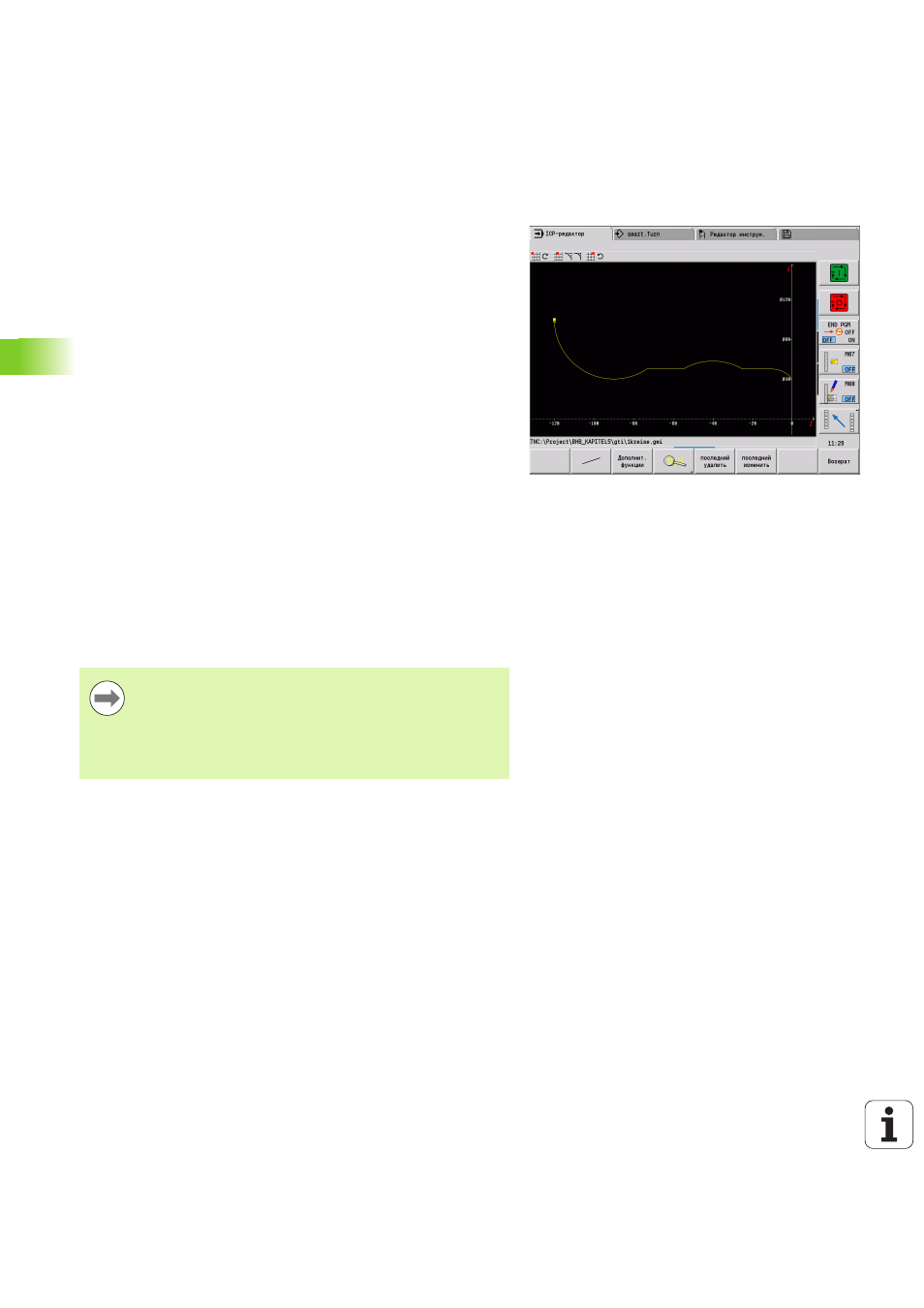

Интерактивное программирование контуров (ICP) служит для
определения контуров заготовок при поддержке графики. (ICP -
это сокращение понятия на английском языке "Interactive Contour
Programming" (Интерактивное программирование
контуров))Контуры, созданные с помощью ICP, применяются:
 в ICP-циклах (Задание параметров, Ручное управление)
 в smart.Turn
Каждый контур начинается со стартовой точки. Определение
контура в последующем изложении осуществляется с помощью
линейных и круговых элементов контура, а также таких элементов
формы, как фаски, скругления и выточки.
ICP вызывается из режима smart.Turn и диалоговых окон циклов.
ICP-контуры, которые создаются в режиме циклов, MANUALplus
сохраняет в собственных файлах. Имя файла (имя контура)
должно включать в себя не более 40 знаков. ICP-контур
интегрируется в ICP-цикл. Различаются следующие контуры:
 Контуры точения: *.gmi
 Контуры заготовок: *.gmr
 Контуры фрезерования, торцовая поверхность: *.gms
 Контуры фрезерования, образующая: *.gmm
ICP-контуры, созданные в smart.Turn, MANUALplus интегрирует в
соответствующую NC-программу. Описания контуров
записываются как G-команды.
Ввод контуров
ICP-контуры, созданные для программ циклов, могут загружаться
в smart.Turn. ICP преобразует эти контуры в G-команды и
встраивает их в программу smart.Turn. С этого момента контур
становится компонентом программы smart.Turn.
Контуры в формате DXF можно импортировать с помощью ICP-
редактора. При этом контуры преобразуются из формата DXF в
формат ICP. DXF-контуры могут использоваться как для режима
циклов, так и для режима smart.Turn.
 В режиме циклов ICP-контуры управляются в
самостоятельных файлах. Эти контуры
обрабатываются исключительно с помощью ICP.
 В smart.Turn контуры являются составной частью
NC-программы. Они могут обрабатываться с
помощью редактора ICP или smart.Turn.
