HEIDENHAIN MANUALplus 620
315
4.7 Циклы сверления

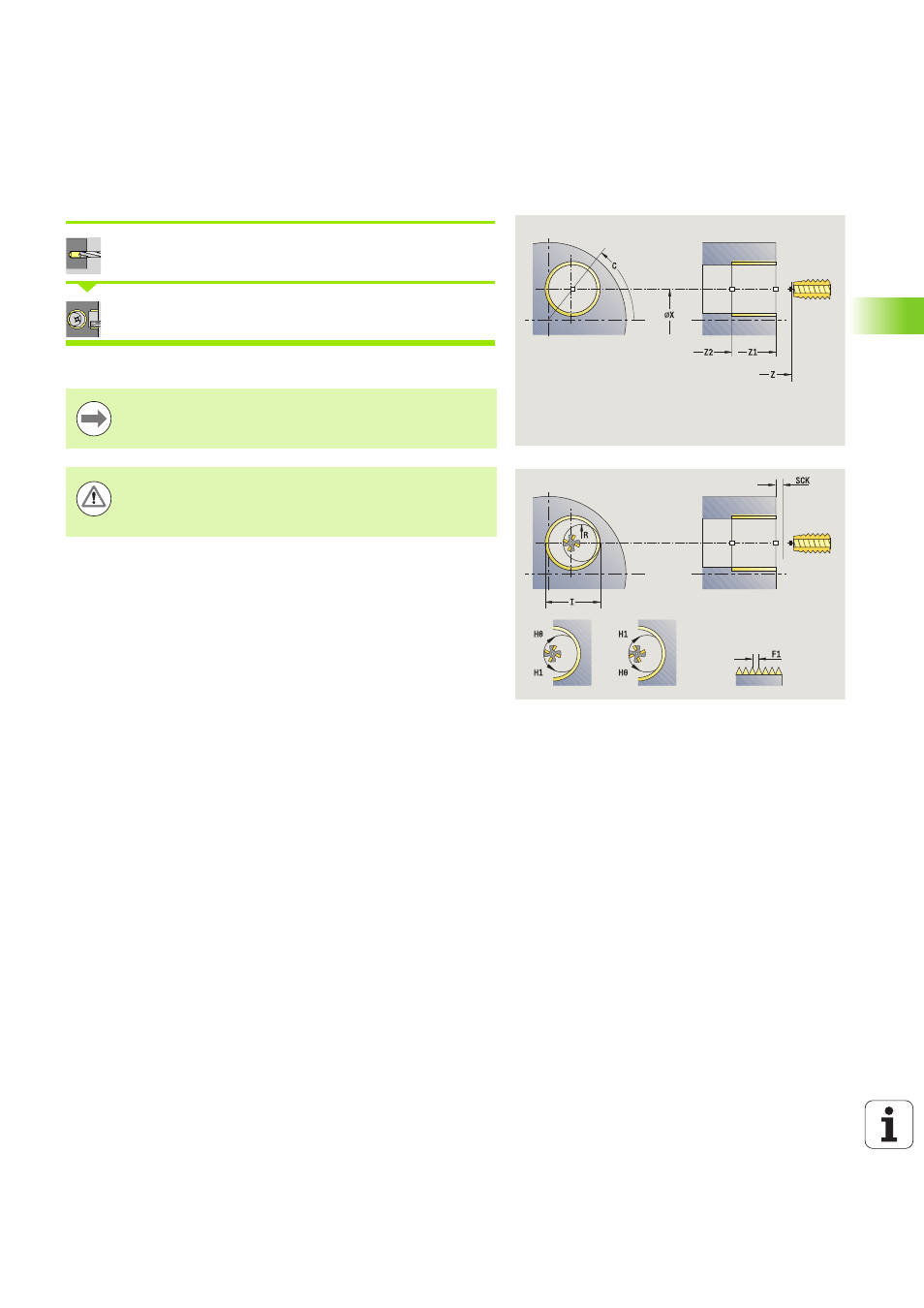

Фрезерование резьбы аксиальное
Выберите
Сверление
Выбрать «резьбофрезерование аксиально»
Цикл фрезерует резьбу в имеющемся отверстии.
Используйте инструменты резьбофрезерования для
этого цикла.
Внимание, опасность столкновения!
Обратите внимание на диаметр отверстия и диаметр
фрезы, если программируете радиус подвода R.
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Z1
Стартовая точка резьбы (по умолчанию: отверстие от "Z")
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
J
Направление резьбы
0: правая
1: левая
I
Диаметр резьбы
R
Радиус подвода (по умолчанию: (I – диаметр фрезы )/2)
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется по винтовой линии 360°
1: резьба фрезеруется за несколько винтовых
проходов (инструмент с одной режущей кромкой)
SCK
Безопасное расстояние (смотри страница 140)
