HEIDENHAIN MANUALplus 620 371
4.9 Шаблоны растачив
ания и фрезерования

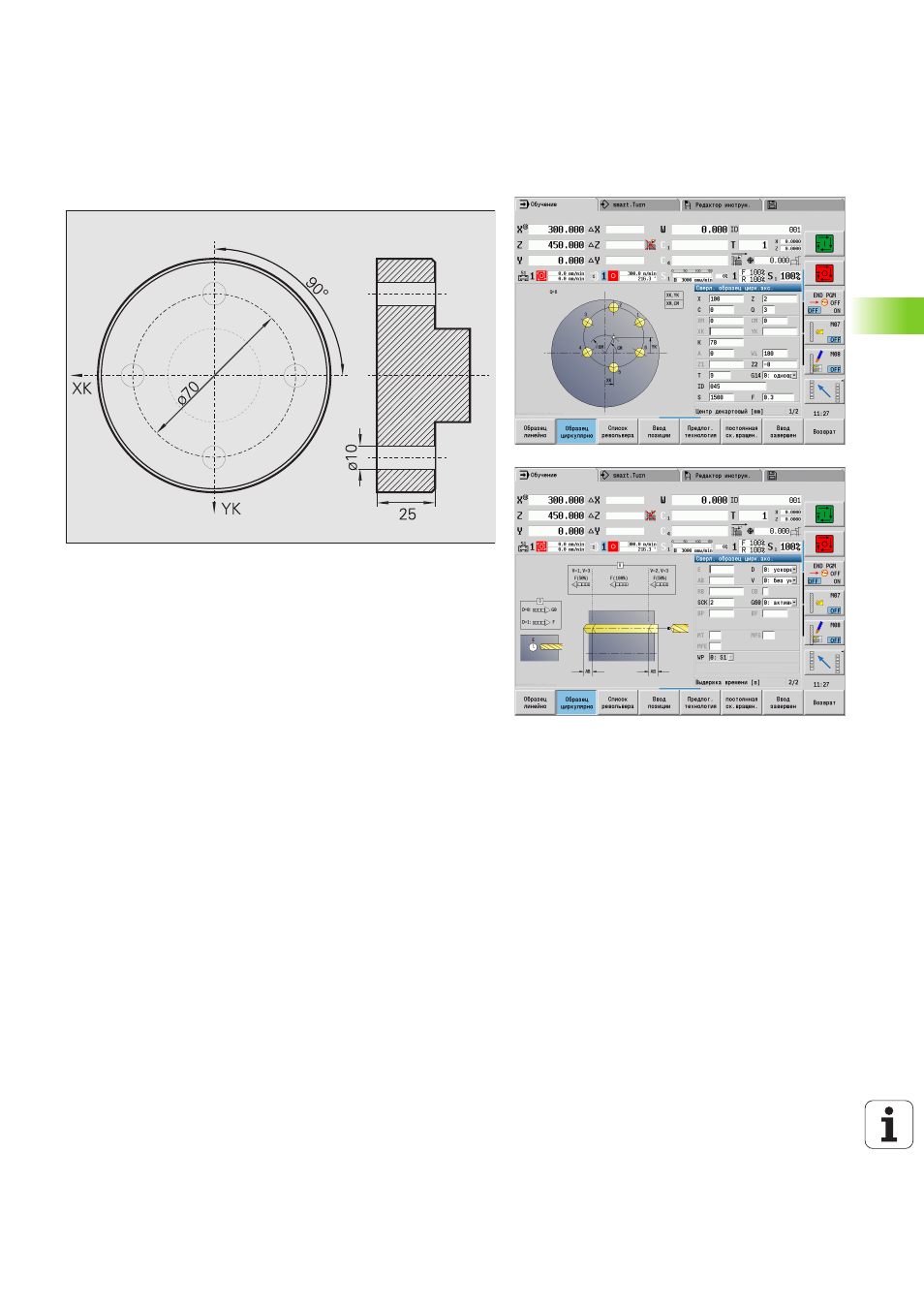

Круговой шаблон сверления на торцевой поверхности
На торцевой поверхности изготавливается при помощи цикла
сверления аксиально круговой шаблон сверления. Условием для
такой обработки являются позиционируемый шпиндель и
приводные инструменты.
Центр шаблона
задается в декартовых координатах.
Поскольку на этом примере объясняется сквозное сверление,
конечная точка отверстия Z2 располагается таким образом, что
сверло полностью просверливает материал. Параметры "AB" и
"V" задают уменьшение подачи для рассверливания и сквозного
сверления.
Данные инструмента
 TO = 8 – Ориентация инструмента
 DV = 5 – диаметр сверла
 BW = 118 – угол при вершине
 AW = 1 – инструмент с приводом
